Druckkammer-Lautsprecher

Alarm!

Es geht um Menschenleben. Daher sind die technischen Spezifikationen für Alarmierungsanlagen besonders hoch. Auch bei den Druckkammer-Lautsprechern von WHD. Als 1- oder 2-Wege-System sind sie als 8 Ohm oder 100V-Ausführung erhältlich und als Ein- oder Aufbaugerät für den Innen- und Außenbereich einsetzbar - mit Gehäusevarianten in Aluminium oder Kunststoff.

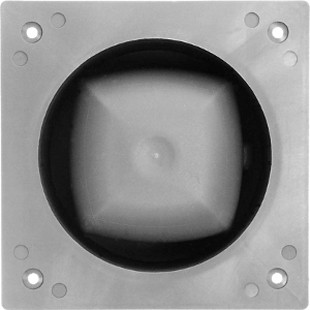

Druckkammer-Lautsprecher ETL 5

Vergrößern Kompakter Einbau-Druckkammerlautsprecher, ideal geeignet für Sprachdurchsagen und Alarmierung im Innen- und Außenbereich, z.B. in Produktionsstätten, Notrufsäulen, .... Er ist nicht wie bei Druckkammerlautsprechern üblich mit einem Treiber, sondern mit einem 66 mm-Konusbreitbandlautsprecher bestückt. Daraus resultiert eine größere Bandbreite, weswegen die übertragene Sprache sehr natürlich klingt. Der Lautsprecher wird an den vier Bohrungen im Flansch angeschraubt. Die Kabeleinführung ist über eine M12-Verschraubung gelöst.

Technische Daten des ETL 5-4 und des ETL 5-20

  • Nenn-/Musikbelastbarkeit: 6/8 W
  • Impedanz: 4, 20 Ohm
  • 100V-Übertrager: -
  • Schalldruckpegel 1W/1m: 97 dB
  • Schalldruckpegel PNenn/1m: 105 dB
  • Schalldruckpegel PNenn/1m/f: 109 dB/3 kHz
  • Übertragungsbereich (-3 dB): 400-13000 Hz
  • Übertragungsbereich (-10 dB): 350-14000 Hz
  • Abstrahlwinkel 1/2/4/8 kHz (-6 dB): 360/-/60/50 °
  • Bestückung: 1 x B 66 BB
  • Material: Gehäuse: Kunststoff
  • Nettogewicht: 0,4 kg
  • Farben ähnlich: grau (RAL 7037)

Technische Daten des ETL 5-T6

  • Nenn-/Musikbelastbarkeit: 6 W
  • Impedanz: -
  • 100V-Übertrager: 6/3/1,5 W
  • Schalldruckpegel 1W/1m: 97 dB
  • Schalldruckpegel PNenn/1m: 105 dB
  • Schalldruckpegel PNenn/1m/f: 109 dB/3 kHz
  • Übertragungsbereich (-3 dB): 400-13000 Hz
  • Übertragungsbereich (-10 dB): 350-14000 Hz
  • Abstrahlwinkel 1/2/4/8 kHz (-6 dB): 360/-/60/50 °
  • Bestückung: 1 x B 66 BB
  • Material: Gehäuse: Kunststoff
  • Nettogewicht: 0,7 kg
  • Farben ähnlich: grau (RAL 7037)

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-103-105-04-108-00) EUR 70,10 ohne MwSt: € 58.91 / $ 63.62 ETL 5-4, grau

Preis pro Stück   (Art.-Nr. whd-103-105-04-108-01) EUR 104,00 ohne MwSt: € 87.39 / $ 94.39 ETL 5-T6, grau



Druckkammer-Lautsprecher TL 5

Vergrößern Kompakter Druckkammerlautsprecher, ideal geeignet für Sprachdurchsagen und Alarmierung im Innen- und Außenbereich, z.B. in Produktionsstätten, Tiefgaragen, ... Er ist nicht wie bei Druckkammerlautsprechern üblich mit einem Treiber, sondern mit einem 66 mm-Konusbreitbandlautsprecher bestückt. Daraus resultiert eine größere Bandbreite, weswegen die übertragene Sprache sehr natürlich klingt. Die Montage erfolgt über einen U-Bügel. Er kann auch mit der optionalen Mastbefestigung MB 1/2 an einem Masten befestigt werden. Die Kabeleinführung ist über eine M12-Verschraubung gelöst.

Technische Daten des TL 5-4 und des TL 5-20

  • Nenn-/Musikbelastbarkeit: 6/8 W
  • Impedanz: 4, 20 Ohm
  • 100V-Übertrager: -
  • Schalldruckpegel 1W/1m: 97 dB
  • Schalldruckpegel PNenn/1m: 105 dB
  • Schalldruckpegel PNenn/1m/f: 109 dB/3 kHz
  • Übertragungsbereich (-3 dB): 400-13000 Hz
  • Übertragungsbereich (-10 dB): 350-14000 Hz
  • Abstrahlwinkel1/2/4/8 kHz (-6 dB): 360/-/60/50 °
  • Bestückung: 1 x B 66 BB
  • Material: Gehäuse: Kunststoff, U-Bügel: Aluminium
  • Nettogewicht: 0,4 kg
  • Farben ähnlich: grau (RAL 7037)
  • Zubehör: MB 1/2: Mastbefestigung für Mastdurchmesser 70-210 mm

Technische Daten des TL 5-T6

  • Nenn-/Musikbelastbarkeit: 6 W
  • Impedanz: -
  • 100V-Übertrager: 6/3/1,5 W
  • Schalldruckpegel 1W/1m: 97 dB
  • Schalldruckpegel PNenn/1m: 105 dB
  • Schalldruckpegel PNenn/1m/f: 109 dB/3 kHz
  • Übertragungsbereich (-3 dB): 400-13000 Hz
  • Übertragungsbereich (-10 dB): 350-14000 Hz
  • Abstrahlwinkel 1/2/4/8 kHz (-6 dB): 360/-/60/50 °
  • Bestückung: 1 x B 66 BB
  • Material: Gehäuse: Kunststoff, U-Bügel: Aluminium
  • Nettogewicht^: 0,7 kg
  • Farben ähnlich: grau (RAL 7037)
  • Zubehör: MB 1/2: Mastbefestigung für Mastdurchmesser 70-210 mm

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-103-105-04-008-01) EUR 113,00 ohne MwSt: € 94.96 / $ 102.55 TL 5-T6, grau

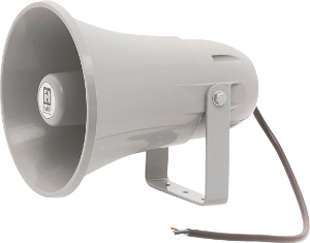

Druckkammer-Lautsprecher TL 310

Vergrößern Kleiner, preiswerter Druckkammerlautsprecher mit hohem Wirkungsgrad für Sprachdurchsagen und zur Alarmierung im Innen- und Außenbereich, z.B. in Produktionsstätten, Tiefgaragen, .... Der TL 310 ist mit einem herkömmlichen Treiber bestückt. Daraus resultiert ein hoher Wirkungsgrad. Die Montage erfolgt über einen im Lieferumfang beinhalteten U-Bügel. Er kann auch mit der optionalen Mastbefestigung MB 1/2 an einem Masten befestigt werden.

Technische Daten des TL 310-T10

  • Nenn-/Musikbelastbarkeit: 10 W
  • Impedanz: -
  • 100V-Übertrager: 10/5/2,5 W
  • Schalldruckpegel 1W/1m: 105 dB
  • Schalldruckpegel PNenn/1m: 115 dB
  • Schalldruckpegel PNenn/1m/f: 120 dB/2 kHz
  • Übertragungsbereich (-3 dB): 600-7000 Hz
  • Übertragungsbereich (-10 dB): 400-7500 Hz
  • Abstrahlwinkel 1/2/4/8 kHz (-6 dB): 160/-/50/30 °
  • Material: Gehäuse: Kunststoff, U-Bügel: Alu
  • Nettogewicht: 1,3 kg
  • Farben ähnlich: grau (RAL 7042)
  • Zubehör: MB 1/2: Mastbefestigung für Mastdurchmesser 70-210 mm

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-103-110-04-031-01) EUR 76,40 ohne MwSt: € 64.20 / $ 69.34 TL 310-T10, grau

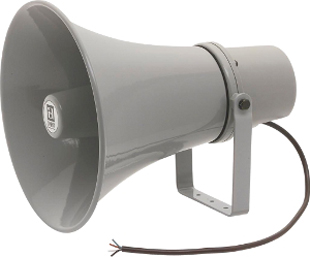

Druckkammer-Lautsprecher TL 330

Vergrößern Preiswerter, großer Druckkammerlautsprecher mit sehr hohem Wirkungsgrad für Sprachdurchsagen und zur Alarmierung im Innen- und Außenbereich, z.B. in Produktionsstätten, Tiefgaragen, .... Der TL 330 ist mit einem herkömmlichen Treiber bestückt. Daraus resultiert ein hoher Wirkungsgrad. Die Montage erfolgt über einen im Lieferumfang beinhalteten U-Bügel. Er kann auch mit der optionalen Mastbefestigung MB 1/2 an einem Masten befestigt werden.

Technische Daten des TL 330-T30

  • Nenn-/Musikbelastbarkeit: 30 W
  • Impedanz: -
  • 100V-Übertrager: 30/15/7,5 W
  • Schalldruckpegel 1W/1m: 105 dB
  • Schalldruckpegel PNenn/1m: 120 dB
  • Schalldruckpegel PNenn/1m/f: 126 dB/2 kHz
  • Übertragungsbereich (-3 dB): 420-3500 Hz
  • Übertragungsbereich (-10 dB): 300-4000 Hz
  • Abstrahlwinkel 1/2/4/8 kHz (-6 dB): 120/-/50/40 °
  • Material: Trichter, U-Bügel: Alu, Übertragergehäuse: Kunststoff
  • Nettogewicht: 2,7 kg
  • Farben ähnlich: grau (RAL 7042)
  • Zubehör: MB 1/2: Mastbefestigung für Mastdurchmesser 70-210 mm

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-103-130-04-031-01) EUR 122,00 ohne MwSt: € 102.52 / $ 110.72 TL 330-T30, grau

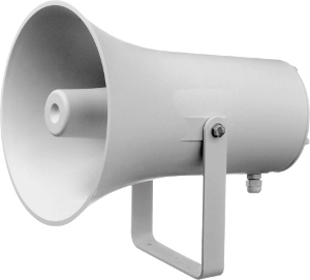

Druckkammer-Lautsprecher TL 130-2

Vergrößern Hochwertiger Druckkammerlautsprecher aus Kunststoff mit sehr hohem Wirkungsgrad für Sprachdurchsagen und zur Alarmierung im Innen- und Außenbereich, z.B. in Produktionsstätten, Tiefgaragen, Schulhöfen, .... Der TL 130-2 ist mit einem herkömmlichen Treiber bestückt. Daraus resultiert ein hoher Wirkungsgrad. Die Montage erfolgt über einen im Lieferumfang beinhalteten U-Bügel. Er kann auch mit der optionalen Mastbefestigung MB 1/2 an einem Masten befestigt werden. Die Kabeleinführung ist über eine M20-Verschraubung gelöst. Außerdem ist noch ein M20-Blindstopfen für eine zweite Kabeleinführung vorhanden.

Technische Daten des TL 130-2-T30

  • Nenn-/Musikbelastbarkeit: 30 W
  • Impedanz: -
  • 100V-Übertrager: 30/15/7,5 W
  • Schalldruckpegel 1W/1m: 103 dB
  • Schalldruckpegel PNenn/1m: 118 dB
  • Schalldruckpegel PNenn/1m/f: 126 dB/2 kHz
  • Übertragungsbereich (-3 dB): 370-6500 Hz
  • Übertragungsbereich (-10 dB): 260-7000 Hz
  • Abstrahlwinkel 1/2/4/8 kHz (-6 dB): 190/-/130/70 °
  • Material: Gehäuse: Kunststoff, U-Bügel: Aluminium
  • Nettogewicht: 3,3 kg
  • Farben ähnlich: grau (RAL 7035)
  • Zubehör: MB 1/2: Mastbefestigung für Mastdurchmesser 70-210 mm

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-103-130-04-001-02) EUR 181,00 ohne MwSt: € 152.10 / $ 164.27 TL 130-2-T30, grau

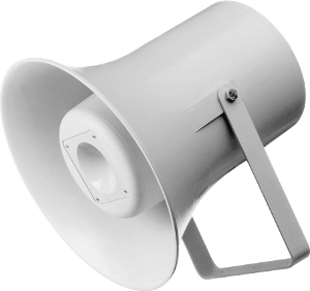

Druckkammerlautsprecher TL 230

Vergrößern Hochwertiger Druckkammerlautsprecher aus Kunststoff mit sehr hohem Wirkungsgrad für Sprachdurchsagen und zur Alarmierung im Innen- und Außenbereich, z.B. in Produktionsstätten, Tiefgaragen, Schulhöfen, .... Der TL 115-2 ist mit einem herkömmlichen Treiber bestückt. Daraus resultiert ein hoher Wirkungsgrad. Die Montage erfolgt über einen im Lieferumfang beinhalteten U-Bügel. Er kann auch mit der optionalen Mastbefestigung MB 1/2 an einem Masten befestigt werden. Die Kabeleinführung ist über eine M20-Verschraubung gelöst. Außerdem ist noch ein M20-Blindstopfen für eine zweite Kabeleinführung vorhanden.

Technische Daten des TL 230-T30

  • Nenn-/Musikbelastbarkeit: 30 W
  • Impedanz: -
  • 100V-Übertrager: 30/15/7,5 W
  • Schalldruckpegel 1W/1m: 100 dB
  • Schalldruckpegel PNenn/1m: 115 dB
  • Schalldruckpegel PNenn/1m/f: 120 dB/3 kHz
  • Übertragungsbereich (-3 dB): 350-16000 Hz
  • Übertragungsbereich (-10 dB): 300-18000 Hz
  • Abstrahlwinkel 1/2/4/8 kHz (-6 dB): 70/-/100/40 °
  • Bestückung: 1 x PM 166-A, 1 x HO 25
  • Material: Gehäuse: Kunststoff, U-Bügel: Aluminium
  • Nettogewicht: 6,5 kg
  • Farben ähnlich: grau (RAL 7035)
  • Zubehör: MB 3: Mastbefestigung (70-210 mm), MB 3 N: Neigbare Mastbefestigung (70-210 mm)

PDF-Datenblatt

Preis pro Stück   (Art.-Nr. whd-103-230-04-001-02) EUR 407,00 ohne MwSt: € 342.02 / $ 369.38 TL 230-T30, grau
