Alcone est une marque de haut-parleurs crée 1988 par Ralph Mantel 1988, qui réunit prix avantageux, fidélité d'impulsion et une membrane en aluminium montrant un spectre de réponse excellent. Les modèles Alcone ci-dessous sont équipés d'une membrane en sandwich d'aluminium dont la surface a été anodisée. Le résultat est une membrane extrèmement légère tout en restant rigige. Celle-ci permet au haut-parleur de reproduire les fréquences basses avec légèreté et fidélité - les résonances sont reportées vers des fréquences plus hautes, où les woofer ne reproduisent plus. Pour délivrer une qualité de son de très haut niveau, les médiums et les woofer sont dotés:

d'un saladier en aliage léger
de moteurs parfaitement dimensionnés pour une bonne reproduction de basses fréquences

Tous les haut-parleurs Alcone ont une finition parfaite et représentent une alternative très avantageuse aux haut-parleurs haut-de-gamme européens. Dans ce contexte nous proposons des kits DIY

Note de montage: la borne positive est la plus grande des deux.

Tweeter
	AC 15 Article Nº.: R-AC15 EUR 78,00 Tweeter à calotte 28 mm avec une membrane en tissu refroidi par ferrofluid. Puissance nominale (RMS/Prog) = 10/100* W Bande passante maximale = 1000 - 20000 Hz Fréquence résonance fs = 705 Hz Impédance nominale R = 6 Ohm Rendement SPL = 94 dB (2,83V; 1m) Résistance au courant continu Re = 4,3 Ohm Inductance de la bobine L = 0,058 mH Surface effective de la membrane Sd = 7,07 cm² Masse déplacée, charge de l'air incluse mms = 0,29 g Diamètre bobine = 28 mm Diamètre de montage d = 80 mm Diamètre/Dimensions total d = 100 mm Profondeur de montage (sans fraisage) t = 58 mm Fiche technique PDF
afficher kits fermer
Grave
	AC 5.25 HE-S Article Nº.: R-AC525HES EUR 59,00 Médium de 13 cm avec une membrane en aluminium. Le haut-parleur est protégé magnétiquement. Puissance nominale (RMS/Prog) = 80/120 W Bande passante maximale = 60-3000 Hz Fréquence résonance fs = 49 Hz Impédance nominale R = 8 Ohm Rendement SPL = 85 dB (2,83V; 1m) Résistance au courant continu Re = 6,7 Ohm Inductance de la bobine L = 0,6 mH Surface effective de la membrane Sd = 88 cm² Masse déplacée, charge de l'air incluse mms = 7,5 g Volume équivalent Vas = 16 l Facteur q combiné à l'air libre Qts = 0,43 (Qms=4,6, Qes=0,47) Diamètre bobine = 25 mm Diamètre de montage d = 125 mm Diamètre/Dimensions total d = 134 x 134 mm Profondeur de montage (sans fraisage) t = 81 mm Poids = 1,2 kg Fiche technique PDF
afficher kits fermer
Caisson recommandé 1: caisson fermé 9,3 litres à partir de 85/53 Hz (-3dB/-8dB) Caisson recommandé 2: caisson basse-reflex 33 litres avec HP70 évent 12 cm à partir de 43/34 Hz (-3dB/-8dB).	AC 6.5 HE Article Nº.: R-AC65HE EUR 75,00 Médium de 16 cm avec une membrane en aluminium. Le haut-parleur a un aimant double. Puissance nominale (RMS/Prog) = 80/120 W Bande passante maximale = 50-2500 Hz Fréquence résonance fs = 39 Hz Impédance nominale R = 8 Ohm Rendement SPL = 90 dB (2,83V; 1m) Résistance au courant continu Re = 6,7 Ohm Inductance de la bobine L = 0,55 mH Surface effective de la membrane Sd = 133 cm² Masse déplacée, charge de l'air incluse mms = 10 g Volume équivalent Vas = 41 l Facteur q combiné à l'air libre Qts = 0,37 (Qms=5,1, Qes=0,4) Diamètre bobine = 25 mm Diamètre de montage d = 148 mm Diamètre/Dimensions total d = 180 mm Profondeur de montage (sans fraisage) t = 90 mm Poids = 1,3 kg Fiche technique PDF
afficher kits fermer

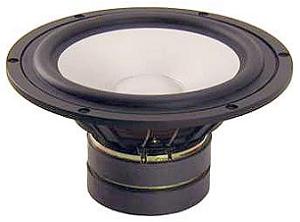

Caisson recommandé 1: caisson fermé 10,6 litres à partir de 77/49 Hz (-3dB/-8dB) Caisson recommandé 2: caisson basse-reflex 42 litres avec HP100 évent 28 cm à partir de 37/30 Hz (-3dB/-8dB).	AC 8 HE Article Nº.: R-AC8HE EUR 89,00 Boomer de 20 cm avec une membrane en aluminium. Le haut-parleur a un aimant double. Puissance nominale (RMS/Prog) = 100/150 W Bande passante maximale = 40-2000 Hz Fréquence résonance fs = 42 Hz Impédance nominale R = 8 Ohm Rendement SPL = 90 dB (2,83V; 1m) Résistance au courant continu Re = 6,7 Ohm Inductance de la bobine L = 0,8 mH Surface effective de la membrane Sd = 216 cm² Masse déplacée, charge de l'air incluse mms = 17 g Volume équivalent Vas = 30 l Facteur q combiné à l'air libre Qts = 0,44 (Qms=4,06, Qes=0,49) Diamètre bobine = 35 mm Diamètre de montage d = 190 mm Diamètre/Dimensions total d = 222 mm Profondeur de montage (sans fraisage) t = 112 mm Poids = 2,1 kg Fiche technique PDF
afficher kits fermer
Caisson recommandé 1: caisson fermé 16 litres à partir de 70/44 Hz (-3dB/-8dB) Caisson recommandé 2: caisson basse-reflex 50 litres avec HP100 évent 30 cm à partir de 38/29 Hz (-3dB/-8dB).	AC 10 HE Article Nº.: R-AC10HE EUR 129,00 Boomer de 25 cm avec une membrane en aluminium. Puissance nominale (RMS/Prog) = 150/250 W Bande passante maximale = 25-1000 Hz Fréquence résonance fs = 28 Hz Impédance nominale R = 8 Ohm Rendement SPL = 90 dB (2,83V; 1m) Résistance au courant continu Re = 6,4 Ohm Inductance de la bobine L = 0,7 mH Surface effective de la membrane Sd = 346 cm² Masse déplacée, charge de l'air incluse mms = 54 g Volume équivalent Vas = 100 l Facteur q combiné à l'air libre Qts = 0,32 (Qms=4,1, Qes=0,35) Diamètre bobine = 50 mm Diamètre de montage d = 239 mm Diamètre/Dimensions total d = 272 mm Profondeur de montage (sans fraisage) t = 108 mm Poids = 3,3 kg Fiche technique PDF
afficher kits fermer
Boomer
Caisson recommandé 1: caisson fermé 10,4 litres à partir de 71/45 Hz (-3dB/-8dB) Caisson recommandé 2: caisson basse-reflex 35 litres avec HP70 évent 18 cm à partir de 37/29 Hz (-3dB/-8dB).	AC 10 SW-8 Article Nº.: R-AC10SW8 EUR 169,00 Boomer de 25 cm avec une membrane en aluminium. L'aimant est ventilé pour éviter tout effet de compression. Le chassis est fabriqué par injection. Le spider est ventilé pour un meilleur refroidissement. La bobine est de kapton. Puissance nominale (RMS/Prog) = 170/340 W Bande passante maximale = 25 - 250 Hz Fréquence résonance fs = 31 Hz Impédance nominale R = 8 Ohm Rendement SPL = 89,3 dB (2,83V; 1m) Résistance au courant continu Re = 6,45 Ohm Facteur de force BL = 16,05 N/A Inductance de la bobine L = 2,45 mH Surface effective de la membrane Sd = 346 cm² Masse déplacée, charge de l'air incluse mms = 81,13 g Volume équivalent Vas = 53 l Facteur q combiné à l'air libre Qts = 0,35 (Qms=6,7, Qes=0,37) Diamètre bobine = 50 mm Diamètre de montage d = 234 mm Diamètre/Dimensions total d = 274 mm Profondeur de montage (sans fraisage) t = 136 mm Poids = 5,1 kg Fiche technique PDF
afficher kits fermer
	AC 10 SW-4 Article Nº.: R-AC10SW4 EUR 169,00 Boomer de 25 cm avec une membrane en aluminium. L'aimant est ventilé pour éviter tout effet de compression. Le chassis est fabriqué par injection. Le spider est ventilé pour un meilleur refroidissement. La bobine est de kapton. Puissance nominale (RMS/Prog) = 170/340 W Bande passante maximale = 25 - 250 Hz Fréquence résonance fs = 28 Hz Impédance nominale R = 4 Ohm Rendement SPL = 92,33 dB (2,83V; 1m) Résistance au courant continu Re = 3,18 Ohm Facteur de force BL = 15,56 N/A Inductance de la bobine L = 1,89 mH Surface effective de la membrane Sd = 346 cm² Masse déplacée, charge de l'air incluse mms = 112,21 g Volume équivalent Vas = 48 l Facteur q combiné à l'air libre Qts = 0,23 (Qms=6,52, Qes=0,24) Diamètre bobine = 50 mm Diamètre de montage d = 234 mm Diamètre/Dimensions total d = 274 mm Profondeur de montage (sans fraisage) t = 136 mm Poids = 5,1 kg Fiche technique PDF
afficher kits fermer
n'est plus livrable

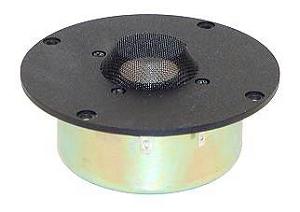

	AC 1 HAT MK II Article Nº.: R-AC1HAT - pas livrable Tweeter à calotte de 25 mm avec une membrane en céramique. Le haut-parleur est protégé magnétiquement. Puissance nominale (RMS/Prog) = 10/100* W Bande passante maximale = 2000 - 20000 Hz Fréquence résonance fs = 1250 Hz Impédance nominale R = 4 Ohm Rendement SPL = 93 dB (2,83V; 1m) Résistance au courant continu Re = 3,1 Ohm Inductance de la bobine L = 0,04 mH Diamètre bobine = 25 mm Diamètre de montage d = 80 mm Diamètre/Dimensions total d = 104 mm Profondeur de montage (sans fraisage) t = 39 mm Fiche technique PDF
afficher kits fermer
	AC 8 SW-8 Article Nº.: R-AC8SW8 - pas livrable Boomer de 20 cm avec une membrane en aluminium. L'aimant est ventilé pour éviter tout effet de compression. Le chassis est fabriqué par injection. Le spider est ventilé pour un meilleur refroidissement. La bobine est de kapton. Puissance nominale (RMS/Prog) = 120/240 W Bande passante maximale = 30 - 250 Hz Fréquence résonance fs = 37 Hz Impédance nominale R = 8 Ohm Rendement SPL = 89,4 dB (2,83V; 1m) Résistance au courant continu Re = 6,6 Ohm Facteur de force BL = 16,73 N/A Inductance de la bobine L = 2,56 mH Surface effective de la membrane Sd = 211 cm² Masse déplacée, charge de l'air incluse mms = 49,49 g Volume équivalent Vas = 23,67 l Facteur q combiné à l'air libre Qts = 0,24 (Qms=8,34, Qes=0,25) Diamètre bobine = 38 mm Diamètre de montage d = 182 mm Diamètre/Dimensions total d = 222 mm Profondeur de montage (sans fraisage) t = 105 mm Poids = 2,8 kg Fiche technique PDF
afficher kits fermer
	AC 8 SW-4 Article Nº.: R-AC8SW4 - pas livrable Boomer de 20 cm avec une membrane en aluminium. L'aimant est ventilé pour éviter tout effet de compression. Le chassis est fabriqué par injection. Le spider est ventilé pour un meilleur refroidissement. La bobine est de kapton. Puissance nominale (RMS/Prog) = 120/240 W Bande passante maximale = 30 - 250 Hz Fréquence résonance fs = 37 Hz Impédance nominale R = 4 Ohm Rendement SPL = 91,8 dB (2,83V; 1m) Résistance au courant continu Re = 3,3 Ohm Facteur de force BL = 11,7 N/A Inductance de la bobine L = 1,27 mH Surface effective de la membrane Sd = 211 cm² Masse déplacée, charge de l'air incluse mms = 52 g Volume équivalent Vas = 22,6 l Facteur q combiné à l'air libre Qts = 0,26 (Qms=7,95, Qes=0,27) Diamètre bobine = 38 mm Diamètre de montage d = 182 mm Diamètre/Dimensions total d = 222 mm Profondeur de montage (sans fraisage) t = 105 mm Poids = 2,8 kg Fiche technique PDF
afficher kits fermer
	AC 12 SW-4 Article Nº.: R-AC12SW4 - pas livrable Boomer de 30 cm avec une membrane en aluminium. L'aimant est ventilé pour éviter tout effet de compression. Le chassis est fabriqué par injection. Le spider est ventilé pour un meilleur refroidissement. La bobine est de kapton. Puissance nominale (RMS/Prog) = 250/500 W Bande passante maximale = 20 - 250 Hz Fréquence résonance fs = 25 Hz Impédance nominale R = 4 Ohm Rendement SPL = 93,2 dB (2,83V; 1m) Résistance au courant continu Re = 3,16 Ohm Facteur de force BL = 20,98 N/A Inductance de la bobine L = 2,14 mH Surface effective de la membrane Sd = 530 cm² Masse déplacée, charge de l'air incluse mms = 210,7 g Volume équivalent Vas = 75 l Facteur q combiné à l'air libre Qts = 0,21 (Qms=7,87, Qes=0,22) Diamètre bobine = 60 mm Diamètre de montage d = 280 mm Diamètre/Dimensions total d = 330 mm Profondeur de montage (sans fraisage) t = 156 mm Poids = 7,14 kg Fiche technique PDF
afficher kits fermer
	AC 12 SW-8 Article Nº.: R-AC12SW8 - pas livrable Boomer de 30 cm avec une membrane en aluminium. L'aimant est ventilé pour éviter tout effet de compression. Le chassis est fabriqué par injection. Le spider est ventilé pour un meilleur refroidissement. La bobine est de kapton. Puissance nominale (RMS/Prog) = 250/500 W Bande passante maximale = 20 - 250 Hz Fréquence résonance fs = 25 Hz Impédance nominale R = 8 Ohm Rendement SPL = 90,4 dB (2,83V; 1m) Résistance au courant continu Re = 6,43 Ohm Facteur de force BL = 27,63 N/A Inductance de la bobine L = 3,84 mH Surface effective de la membrane Sd = 530 cm² Masse déplacée, charge de l'air incluse mms = 188,34 g Volume équivalent Vas = 84 l Facteur q combiné à l'air libre Qts = 0,22 (Qms=8,49, Qes=0,23) Diamètre bobine = 60 mm Diamètre de montage d = 280 mm Diamètre/Dimensions total d = 330 mm Profondeur de montage (sans fraisage) t = 156 mm Poids = 7,14 kg Fiche technique PDF
afficher kits fermer

Tweeter

Grave

Boomer

n'est plus livrable

Les calculs de caissons prennent en compte la résistance du câblage de 0,3 Ohm. Quand nous n'avons pas- ou ne connaisons pas de résultats de mesures, nous utilisons les données du constructeur. Dans ces cas, nous ne pouvons pas offrir de garantie pour l'exactitude de ces valeurs.
