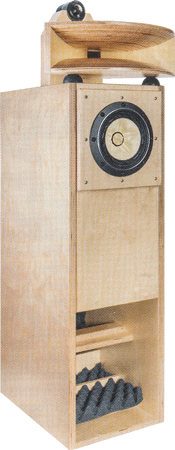

BK166/3 Art of Sound, Standlautsprecher   in Hobby HiFi 6/2012


technische Daten:
- Impedanz: 3 Ohm
- Kennschalldruck (2,83V/1m): 88 dB
- Maße (HxBxT): 1148 x 292 x 500 mm
- Frequenzbereich (-8dB): 50 - 20000 Hz
- Trennfrequenz(en): 800, 2400 Hz
- Prinzip: Horn

BK166/3 von Günter Damde (Art of Sound in Saarbrücken) ist ein 3-Wege System mit Fostex-Basstreiber FE 168 E Sigma, der durch ein Radial-Holzhorn in den Mitten und dies wiederum oberhalb von 5 kHz dann von einem Fostex T90A Superhochtöner abgelöst wird.

Die Frequenzweiche enthält einen Tiefpass zweiter Ordnung, der über einen Sperrkreis angesteuert wird. Das Mitteltonhorn ist nach unten mit einem Hochpass 2. Ordnung abgetrennt, nach oben mit einem Tiefpass 1. Ordnung; der Hochtöner ist mit einem Hochpass 2. Ordnung getrennt.

Ein Ausschnitt aus dem Hobby HiFi Hörtest

Art of Sound,
Ludwigstrasse 61 in 66115 Saarbrücken macht Lautsprecherselbstbau und Entwicklung mit Schwerpunkt Hornlautsprecher aller Art. Sie vertreiben Class D Verstärker in verschiedenen Leistungsklassen. Außerdem sind sie auf Gehäusefertigung bis zur anschlußfertigen Lautsprecherbox in individuellem Design spezialisiert.

"Dem BK166 mit Breitbänder-Bestückung attestierten wir in HOBBY HiFi 4/2012 die Notwendigkeit einer Wand im Rücken. Ohne diese mangelte es an Bassvolumen. Ganz anders das BK166/3: Das Dreiwegkonzept mit vollwertiger Frequenzweiche ermöglicht eine vorbildlich ausgewogene Abstimmung. Diese Lautsprecher stehen mit etwas Luft im Rücken optimal. 50 bis 100 Zentimeter erwiesen sich als günstig. Raummoden werden dabei natürlich viel weniger angeregt. BK166/3 spielt deshalb erheblich sauberer und klarer im Bass als die notwendigerweise an der Wand stehenden Breitband-BK166. ...."

Unser Bausatz besteht aus

  • Fostex Breitbänder FE 168 EZ (Sigma)
  • Fostex T 90A Horn Super Tweeter
  • Fostex D 1405 Horn Treiber 1 Zoll, 8 Ohm
  • Art of Sound Horn H400, Multiplex
  • Visaton AD 25 H Adapter
  • 3x Damping 10, 970 x 470 mm, selbstklebend
  • PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Noppenschaum N25-30, 50x50cm, anthrazit
  • Polklemmen PK31, Paar, vergoldet, rot+schwarz
  • 5m Lautsprecherkabel 2x4,0 mm2, transparent
  • Inbus-Holzschrauben 5x30mm, sw. 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 1,5 μF / 400 Vdc
  • Audaphon MKP CAP Superior 10 μF / 400 Vdc
  • Audaphon MKT Kondensator 15 μF / 160 Vdc
  • Audaphon MKT Kondensator 33 μF / 160 Vdc
  • Elko rau, 220 μF/63 Vdc
  • Mundorf Luftspule L100, 0,18 mH/0,19 Ohm
  • Mundorf Luftspule L100, 0,68 mH/0,39 Ohm
  • Mundorf Luftspule L100, 1,5 mH/0,62 Ohm
  • Mundorf Luftspule L140, 0,47 mH/0,19 Ohm
  • Mundorf BS140-Kernspule 2,2mH/0,16Ohm
  • Mundorf BS140-Kernspule 4,7mH/0,24Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
  • Metalloxidwiderstand MOX10 33 Ohm (orange-orange-schwarz)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück: EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche aus Hobby HiFi

Der High-End-Bausatz enthält in Reihe zum Superhochtöner einen Mundorf MCAP-Supreme-Kondensator; alle weiteren Kondensatoren sind MKP-Kondensatoren (auch der 220 μF Elko wird durch den Folienkondensator ersetzt). Die Spule in Reihe zum Holzhorntreiber ist als Kupferfolienspule ausgelegt.

  • Mundorf MCAP-Supreme 1,50 μF / 600 V
  • Mundorf MKP Kondensator 10 μF / 400 V
  • Mundorf MKP Kondensator 15 μF / 400 V
  • Mundorf MKP EVO-Kondensator 33 μF / 400 V
  • Jantzen MKP Kondensator 220 μF / 250 V
  • Mundorf Luftspule L100, 0,18 mH/0,19 Ohm
  • Mundorf Luftspule L100, 0,68 mH/0,39 Ohm
  • Mundorf Luftspule L100, 1,5 mH/0,62 Ohm
  • Mundorf Folienspule CFC14-0,47mH/0,15Ohm
  • Mundorf BS140-Kernspule 2,2mH/0,16Ohm
  • Mundorf BS140-Kernspule 4,7mH/0,24Ohm
  • Metalloxidwiderstand MOX10 2,2 Ohm (rot-rot-gold)
  • Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)
  • Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)
  • Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)
  • Metalloxidwiderstand MOX10 8,2 Ohm (grau-rot-gold)
  • Metalloxidwiderstand MOX10 33 Ohm (orange-orange-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück: EUR 8,60 ohne MwSt: € 7.23 / $ 7.81
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)


Impedanzkorrektur

 Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Elko glatt, 68uF / 50 Vdc
  • Mundorf Luftspule L100, 0,05mH/0,09 Ohm
  • Keramikwiderstand 6,8 Ohm/20 Watt

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 16,90 ohne MwSt: € 14.20 / $ 15.34
