Regalbox Chesterfield   in K+T 4/2009

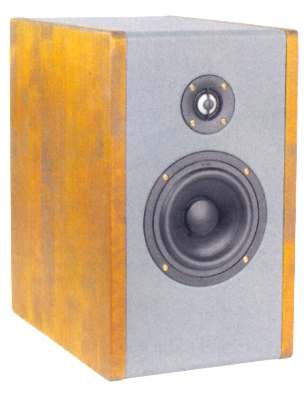

Regalbox Chesterfield aus K+T 4/2009
technische Daten
- Nennimpedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 82 dB
- Größe (HxBxT): 39 x 23,6 x 34 cm
- Frequenzbereich (-8dB): 30 - 25 000 Hz
- Trennfrequenz: 1200 Hz
- Prinzip: Bassreflexbox
Chesterfield wurde mit Holzwangen und lederüberzogenem Korpus entwickelt. Man kann sie natürlich auch aus anderen Materialien bauen. Interessant an Chesterfield sind die eingesetzten Lautsprecher: eine Tang Band Keramikkalotte 25-1719 und der Tang Band Tieftöner W5-1685 mit Unterhangschwingspule.

Unterhangschwingspulen im Basslautsprecher findet man normalerweise nur in teueren Lautsprecherchassis, da sich bei der Unterhangschwingspule die gesamte Spule im Magnetfeld befindet, wozu das Magnetfeld in seiner Höher weit ausgedehnt sein sollte, damit sich die Spule immer komplett im Magnetfeld bewegt.

Der Tieftöner ist so ausgelegt, dass er tiefe Frequenzen wiedergeben kann; der Preis dafür: die Maximallautstärke ist nicht sehr groß.

Auszug aus der Klangbeschreibung in K+T 4/2009:

... "Der Bass reicht fühlbar tief und klingt angenehm echt und durchhörbar. Stimmen stehen etwas vor der exzellent dargestellten Bühne, die realistische Breiten- und Tiefenverhältnisse erzeugt. Am Ende ist es aber mal wieder der Hochton, der besonders auffällt. Ob des leichten Anstiegs wirkt die Chesterfield manchmal fast dunkel, weil der Keramiktweeter sich schlicht und ergreifend auf das beschränkt, was die Quelle hergibt. Sonderschichten in Form von schönender Verkleidung oder gar Verhüllung plant er keine ein, er reproduziert einfach Hochton. Sehr sauber, detailreich und mit exzellenter Durchzeichnung sortiert der Tweeter feinste Signale, fischt Hintergrundinformation heraus und mischt sie dezent, aber deutlich spürbar unter die Musik und vermittelt auf diese Weise ein Füllhorn an Gesamtinformation, ohne eine Sekunde lang aus dem Klangbild herauszutreten. Typisch für die tiefe Trennfrequenz vermittelt die Chesterfield eine systeminterne Geschlossenheit, die den Schall der beiden Quellen pro Seite auf ideale Weise zu einem stimmigen Ganzen vereint. Auch dieser Umstand unterstreicht die Harmonie, welche die Box verströmt. Wer einfach mal wieder etwas Gutes sucht, eine Box, die nicht anspringt und doch alle Informationen liefert, die Musik mit Information und Emotion verbindet, und natürlich wer ein einfach nachzubauendes, ansprechendes und klassisches Design sucht, der ist bei der Chesterfield goldrichtig."

Unser Bausatz besteht aus:

- Tang Band Keramikkalotte 25-1719
- Tang Band Tieftöner W5-1685
- ein Bassreflexrohr HP 50
- vergoldete Polklemmen aus Messing
- 2 Matten Dämmwatte (1 Pack)
- 1,5 m Kabel 2x1,5 mm2
- 8 Schrauben Pan 3,5 x 17 mm
  (schwarz)

- den Bauplan
die Frequenzweiche (auf Holz aufzubauen):
- 0,82 mH Luftspule / 1,4 mm
- 0,22 mH Luftspule / 0,7 mm
- 0,56 mH Luftspule / 1 mm
- 47 uF MKP Q4-Kondensator
- 2,2 uF MKP Q4-Kondensator
- 2x 8,2 uF Audaphon MKP CAP Superior
- 10 uF Audaphon MKP CAP Superior
- 4,7 Ohm MOX10-Widerstand (gelb-violett-gold)
- 2x 5,6 Ohm MOX10-Widerstand (grün-blau-gold)

Preis unseres Bausatzes Chesterfield ohne Gehäuse
Preis pro Box EUR 186,00 ohne MwSt: € 156.30 / $ 184.44

Chesterfield mit HighEnd-Weiche

Unsere High-End-Version enthält Mundorf-Spulen, wobei die Spule vor dem Tieftöner eine Kupferfolienspule ist. Des weiteren kommen Jantzen-MKP-Kondensatoren zum Einsatz.

- 0,82 mH cfc16-Kupferfolienspule
- 0,22 mH Mundorf Luftspule / 0,7 mm
- 0,56 mH Mundorf Luftspule / 1 mm
- 47 uF Jantzen MKP-Kondensator / 400V
- 2,2 uF Jantzen MKP-Kondensator / 400V
- 2x 8,2 uF Jantzen Z-Capacitor / 400V
- 10 uF Jantzen Z-Capacitor / 400V
- 4,7 Ohm MOX10-Widerstand (gelb-violett-gold)
- 2x 5,6 Ohm MOX10-Widerstand (grün-blau-gold)

Preis unseres Bausatzes Chesterfield, High End ohne Gehäuse
Preis pro Box EUR 197,00 ohne MwSt: € 165.55 / $ 195.34

Falls Sie die Weiche lieber auf eine Leiterplatte (statt auf eine Holzplatte) bauen, so empfehlen wir pro Box eine Leiterplatte
Leiterplatte, Best.-Nr. I-8805002,     Preis   EUR 11,70 ohne MwSt: € 9.83 / $ 11.60
