CT 247, Regalbox   in K+T 2/2010

CT 247 aus Klang+Ton 2/2010
technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 87 dB
- Maße (HxBxT): 260 x 150 x 220 mm
- Frequenzbereich (-8dB): 49 - 21000 Hz
- Frequenzbereich (-3dB): 60 - 17000 Hz
- Trennfrequenz: -
- Prinzip: Bassreflexbox

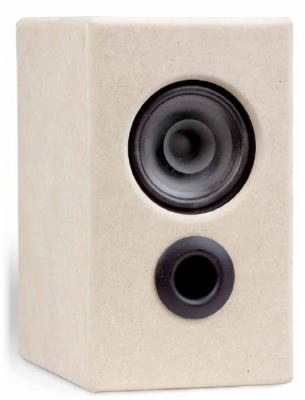

CT 247 ist eine zierliche Bassreflex-Kompaktbox. Grundlage der von Holger Barske und Christian Gather produzierten Box ist der Visaton-Breitbänder FR10, der ein ganz hervorragendes Preis-/Leistungsverhältnis aufweist.

Die Frequenzweiche besteht aus einem Sperrkreis und einer Impedanzkorrektur, so dass Baffle-Step und ein leicht übertriebener Präsenz-Bereich weggefiltert werden.

Ein Ausschnitt aus dem Klang+Ton Hörtest

.. "Genau auf den Hörplatz ausgerichtet erzeugt Nummer 247 ein lebhaftes und luftiges Klangbild mit toller Räumlichkeit, dem auch die nötige Breitband-Würze nicht fehlt. Monitorhaft verfärbungsfrei spielt der Visatöner nicht, aber es gibt an dieser Box nichts, auf das man sich nicht nach spätestens 5 Minuten eingehört hätte. Der Bass ist bis zu den natürlichen Grenzen des kleinen Treibers exzellent und für alle musikalischen Stilrichtungen absolut ausreichend in Sachen Menge und Tiefgang. Stimmen werden prägnant und mit fullrange-typischem Nachdruck angereicht, die Höhen runden das Klangbild sanft nach oben ab. Ganz wichtig dabei: die Box einspielen! Gerade Breitbänder entwickeln sich mit Betriebsstunden noch kräftig weiter, und das trifft auch hier zu. Zur Not also mal ein paar Nächte dudeln lassen, dann wird Cheap Trick 247 zum Konkurrenz-Killer."

Unsere Low-Cost-Variante besteht aus:

- Visaton FR10 (4 Ohm)
- Streamline 30 auf 6 cm gekürzt oder BR30/63
- 4 PAN-Schrauben 3,5 x 17 mm
- 1/2 Matte (=1/4 Pack Polyesterwatte)
- ein Federklemmenterminal
- 0,5 m Kabel 2x 1,5 mm2
- die Bauanleitung
die Frequenzweichenbauteile auf Holz aufzubauen:
- Luftspule 0,68 mH / 1mm
- 15 uF Tonfrequenz-Elko
- 15 uF Tonfrequenz-Elko
- 8,2 Ohm Keramikwiderstand, 10W
- 3,9 Ohm Keramikwiderstand, 10W

Unser Low-Cost-Bausatz ohne Gehäuse
Preis pro Box EUR 27,30 ohne MwSt: € 22.94 / $ 26.84

20 Bausätze (10 Paare) für Schulen ohne Gehäuse
Preis 20 Bausätze EUR 537,00 ohne MwSt: € 451.26 / $ 527.97

Der Standard-Bausatz

Anstelle des Federklemmenterminals kommen vergoldete Polklemmen zum Einsatz.
Die Tonfrequenzelkos sind durch hochwertige MKP-Kondensatoren ersetzt.
Die Keramikwiderstände sind durch 10 Watt Metalloxidwiderstände ersetzt.

Unser Standard-Bausatz ohne Gehäuse
Preis pro Box EUR 47,00 ohne MwSt: € 39.50 / $ 46.21

Der High-End-Bausatz

Der High-End-Bausatz enthält Bauteile wie der Standard-Bausatz (vergoldete Polklemmen, MOX-Widerstände, MKP-Kondensator),
jedoch kommt als Kondensator im Signalpfad ein 15 uF Clarity CAP ESA zum Einsatz; die Spule im Signalpfad ist eine 0,68 mH cfc16-Kupferfolienspule.

Unser High-End-Bausatz ohne Gehäuse
Preis pro Box EUR 84,80 ohne MwSt: € 71.26 / $ 83.37

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).
Zur Impedanzkorrektur liefern wir folgende Bauteile:
- 0,27 mH Luftspule / 0,7 mm
- 4 x 10 uF Tonfrequenz-Elkos, parallel zu schalten
- 6,8 Ohm Keramikwiderstand, 10W

Alle Bauteile (außer den 4 Kondensatoren) sind in Reihe zu schalten. Die beiden offenen Enden sind am Terminal/den Polklemmen anzuschließen.
Preis pro Impedanzkorrektur für eine Box
auf Holz aufzubauen   EUR 7,25 ohne MwSt: € 6.09 / $ 7.13

Zubehör

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. I-2765,     Preis   EUR 3,70 ohne MwSt: € 3.11 / $ 3.64

In Klang+Ton wird der Breitbänder nicht mit Schrauben befestigt, sondern er wird von hinten aufgeklemmt, indem der Lautsprecher mit einem Holzstück (Distanzhalter) gegen eine M8-Schraube und eine Einschlagmutter fixiert wird. Wenn Sie diese Lösung wünschen, so empfehlen wir nachfolgenden Schraubensatz, der für 4 Boxenpaare ausreicht.

Schraubensatz für 4 Boxenpaare EUR 8,10 ohne MwSt: € 6.81 / $ 7.96
