CT 256, Kompaktbox   in K+T 5/2011

technische Daten:
- Impedanz: 10 Ohm
- Kennschalldruck (2,83V/1m): 84 dB
- Maße (HxBxT): 420 x 198 x 257 mm
- Frequenzbereich (-8dB): 40 - 25000 Hz
- Trennfrequenz(en): Hz
- Prinzip: Hornreflexbox

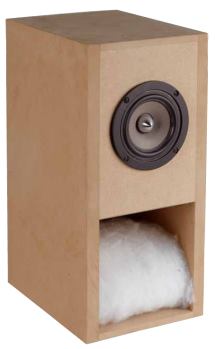

CT 256 ist ein Horn oder eine Hornreflexbox, die mit einem Tang Band W4-1320 bestückt ist, der auch schon in CT237 zum Einsatz kommt.

Der Tang Band W4-1320 hat einen recht ausgeglichenen Frequenzgang, der durch einen Sperrkreis in den Mitten noch etwas abgesenkt wird. Damit reicht der Frequenzbereich (-8 dB) von unter 40 Hz bis über 20 000 Hz.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Erstaunlich souverän, profund und trocken wirkt das Fundament des CT-Horns, das darauf eine sehr spielfreudige und musikalische Wiedergabe aufbaut. Die räumliche Abbildung ist aufgrund des kleinen Breitbänders ohnehin ein absoluter Traum und der Wunsch nach einem Hochtöner kommt auch kein bisschen auf. Der gegenüber CT237 erweiterte Frequenzgang machte sich in einer noch etwas präsenteren und knackigeren Wiedergabe bemerkbar, die die Qualitäten des Tang Bands noch einmal etwas mehr freilegt. Ganz klar eine Box, die viel größer spielt, als sie aussieht - und das sogar bei beachtlichen Pegeln. Im Regal oder auf dem Schreibtisch bleibt dabei kein Auge mehr trocken, versprochen!"

Unser Bausatz besteht aus


  • Breitbänder Tang Band W4-1320
  • PE-Dichtstreifen, 5x2 mm
  • Noppenschaum N25, 50x50cm, anthrazit
  • Dämmmaterial aus Polyesterwatte
  • Polklemme PK31, Paar, vergoldet, rot+schwarz
  • 1m Lautsprecherkabel 2x1,5 mm2, transparent
  • Pan-Schrauben 3,5x17 schwarz, 4 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 2,7 μF / 400 Vdc
  • 1,0 mm Luftspule, 0,82 mH/0,45 Ohm
  • Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück: EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir 2 Platten (für ein Paar Lautsprecher also 4)

Bausatz mit High-End-Weiche

Unsere High-End-Weiche enthält einen ClarityCap aus der hochwertigen ESA-Reihe, außerdem eine Mundorf Kupferfolienspule.

  • ClarityCap ESA Kondensator 2,7uF / 250 Vdc
  • Mundorf Folienspule CFC16-0,82mH/0,29Ohm
  • Metalloxidwiderstand MOX10 5,6 Ohm (grün-blau-gold)

Bausatz High-End ohne Gehäuse, Preis pro Lautsprecher - nicht lieferbar

Falls Sie die Frequenzweiche lieber auf einer 140 x 102 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA140, Best.-Nr. str-RA140, Preis pro Stück: EUR 4,20 ohne MwSt: € 3.53 / $ 3.81
Pro Bausatz empfehlen wir 2 Platten (für ein Paar Lautsprecher also 4)
