Thiel-Chassis

Cumulus, aus Hobby HiFi 5/2004 - mit der besten Kritik, die Hobby HiFi je aussprach.

Technische Daten
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 87 dB
- Größe (HxBxT): 115 x 26 x 40 cm
- Frequenzbereich (-8dB): 29-33 000 Hz
- Trennfrequenzen: 160 Hz, 1,7 kHz

Klangbeschreibung in Hobby HiFi 5/2004

"Die akustische Darbietung der Cumulus ist ein wirkliches Erlebnis. Wer diese Lautsprecher hört, erfährt womöglich das erste Mal in seinem Leben, wie weit die Homogenität eines Klangbilds gehen kann. Cumulus, das darf man wohl sagen, hat das Zeug dazu diesen Begriff zu definieren. Hinsichtlich der räumlichen Abbildung, der Weiträumigkeit und der gleichzeitigen Punktgenauigkeit steht sie den besten Breitbandlautsprechern nicht nach, und die Tonalität liegt auf dem Niveau der hervorragendsten Mehrwegelautsprecher. Die Höhen sind an Klarheit und Feinzeichnung und seidigem Glanz schwer zu überbieten - der erste Kalottenhochtöner, der im Brillanz und Superhochtonbereich Bändchenhochtönern und Magnetostaten ebenbürtig ist, gleichzeitig aber das Volumen und die Wärme im Stimmenbereich liefert, die die Dömäne großer Kalottenhochtöner ist. Alles auf einmal haben wir in der HOBBY-HiFi-Redaktion zuvor nicht erlebt."

und Fazit in Hobby HiFi 5/2004

"Dieses Projekt brachte die HOBBY-HiFi-Redaktion bei der Suche nach Perfektion einen großen Schritt nach vorn.Wer einen kompromisslos guten Lautsprecher bauen möchte, sollte über Cumulus ernsthaft nachdenken." .... "Alle die Cumulus intensiv hörten, waren davon überzeugt, dass dieser Lautsprecher in der internationalen Spitzenklasse mitspielt und den Vergleich mit Fertigboxen bis weit in den fünfstelligen Preisbereich keinesfalls zu scheuen braucht. So gesehen ist Cumulus ein ausgesprochen preisgünstiger Lautsprecher."

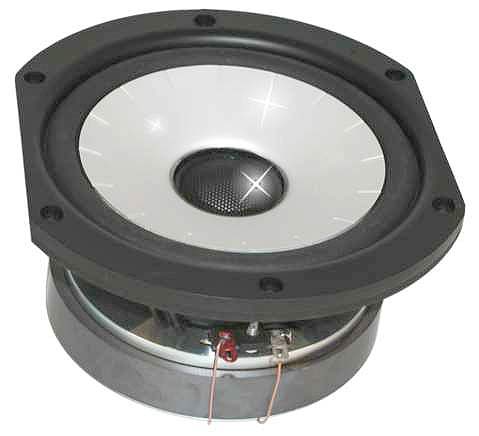

Thiel Koinzidenzwandler

Beschreibung

Jim Jim Thiel - nicht zu verwechseln mit Bernhard Thiel/Accuton, deren Lautsprecher wir auch führen - haben einen phantastischen Koinzidenz-Wandler, der uns animierte aus dem Fertigboxenbereich höchstwertige Schallwandler anzubieten. Das Problem bei Mehrwegeboxen ist, dass das Klangbild durch die Anordnung nebeneinander oder auch vor-/hintereinander (bei Koaxialchassis) zerfällt. In diesem Bauvorschlag wurde ein Koinzidenzwandler verwendet, der aus allen Blickwinkeln Hoch- und Tieftöner in Phase hat. Dazu in genau passendem Abstand für eine Punktschallquelle bei 160 Hz Trennfrequenz (also etwa 2 Meter Wellenlänge) angekoppelt: der Visaton AL 200.

Dazu liefern wir in der High-End-Variante:
- 1x Thiel Koinzidenzwandler geschirmt
- 1x Visaton Tieftöner AL 200
- 1x Dämmwatte (Mitteltongehäuse)
- 1/2x Dämmwatte (unten)
- 14x Bawotumex
- selbstklebende Schaumstoff-Dichtstreifen
- 2x Bassreflexrohr HP 100
- als Helmholtzabs. 106 mm Abflussrohr im Baumarkt
das auf 50 mm zu kürzen ist.
(wird nur auf ausdr. Wunsch beigelegt)
- 2x Polklemmen
- 10x PAN 10-Zylinderkopfschrauben
- 4,5 m Kabel Spirit of HighSilver 2x2,5 mm²
- die Bauanleitung

und für die Frequenzweiche:
- 5 Stück Universal-Leiterplatten LP 06, unverzinnt
- 1x Torobar-Spule 10 mH (oder auf Sonderwunsch T130-Trafo)
- 1x Pulverkernspule 18 mH/3,7 Ohm (I-982)
- 1x Mundorf cfc16-Kupferfolienspule 0,56 mH
- 1x Mundorf cfc16-Kupferfolienspule 0,47 mH
- 1x Mundorf Backlack-Luftspule 6,8 mH / 1,4 mm
- 1x Pulverkernspule 6,8 mH/2 Ohm (I-972)
- 1x 0,27 mH Backlack-Luftspule
- 1x 0,33 mH Backlack-Luftspule
- 1x 0,022 mH Backlack-Luftspule
- 1x 2,7 mH Backlack-Luftspule, 0,7 mm

- 1x Elko glatt 100+47 uF
- 1x Elko rau 330 uF
- 1x Mundorf MKP 100 uF + 47 uF/400V
- 1x 100 uF Mundorf MKP/400V audioph. Kondensator
- 1x 800+680 uF rau
- 1x 22 uF Mundorf MKP
- 1x 4,7 uF Mundorf MKP
- 1x 6,8 uF Mundorf MCAP-Supreme
- 1x 2,2 uF Mundorf MCAP-Supreme
- 1x 22 uF Mundorf MKP
- 1x Widerstand 3,9 Ohm / 20 Watt
- 1x MOX10-Widerstand 6,8 Ohm (blau-grau-gold)
- 1x Widerstand 2,7 Ohm / 20 Watt
- 1x MOX10-Widerstand 3,3 Ohm (orange-orange-gold)
- 1x MOX4-Widerstand 1,0 Ohm (braun-schwarz-gold)
- 1x MOX4-Widerstand 0,39 Ohm (orange-weiß-silber)
- 1x MOX10-Widerstand 10 Ohm (braun-schwarz-schwarz)
- 1x MOX4-Widerstand 33 Ohm (orange-orange-schwarz)
- 1x MOX10-Widerstand 6,8 Ohm (blau-grau-gold)

die Impedanzkorrektur für Röhrenverstärker
- 1x 4,7 mH Backlack-Luftspule, 0,7 mm
- 1x 0,33 mH Backlack-Luftspule
- 1x 15 uF Mundorf MKP
- 1x 10 uF Mundorf MKP
- 1x Widerstand 8,2 Ohm / 20 Watt
- 1x Widerstand 6,8 Ohm / 20 Watt

Preis des Boxenbausatzes Cumulus, HighEnd ohne Impedanzkorrektur:
ohne Gehäuse pro Stück: - nicht lieferbar

Preis des Boxenbausatzes Cumulus, HighEnd mit Impedanzkorrektur (für Röhrenverstärker):
ohne Gehäuse pro Stück: - nicht lieferbar

oder vereinfachter Boxenbausatz Cumulus:
- unsere High-End-Empfehlung oben, jedoch mit folgenden Änderungen:
- ohne Impedanzkorrektur (notwendig für Röhrenverstärker)
- mit 10 mH Monacor Trafospule statt Torobar-Spule
- mit 11 Platten Bitumex 2mm statt Bawotumex für die Seiten- und Rückwand
ohne Gehäuse pro Stück: - nicht lieferbar

Cumulus Standard nach Hobby-HiFi-Beschreibung
Auf Ihren Wunsch liefern wir auch die deutlich günstigere Standardfrequenzweiche, die Hobby HiFi als Standardversion vorschlägt; weiterhin sparen Sie hier, indem Bitumex durch Dachpappe (separat im Baumarkt zu kaufen) ersetzt wird.
ohne Gehäuse pro Stück: - nicht lieferbar

Cumulus Frequenzweichen aus Hobby Hifi 5/2004 Die Cumulus Frequenzweiche wird auf 5 Leiterplatten aufgeteilt und dort frei verdrahtet.

Falls Sie dabei Probleme haben, helfen wir gerne.

Wichtiger Hinweis: Die Leiterplatten sind seitlich 1 cm zu kürzen, oder noch besser sollte die Box einen cm höher aufgebaut werden, so dass die untere Weichenkammer 2 cm höher ist. Auf Wunsch (ohne Aufpreis) können wir auch Leiterplatten auf Maß sägen.

Oder Sie kaufen von uns fertige Frequenzweichen. Aufpreis pro Box: EUR 85,00

zur Hobby HiFi-Übersicht zu den Standboxen
