Aufbau Elias X1 W182

Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Elias X1 W182

Der Aufbau der Elias X1 W182 ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Elias X1 W182

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Elias X1 W182 zusammengebaut werden kann.


Elias X1 W182 Step 1

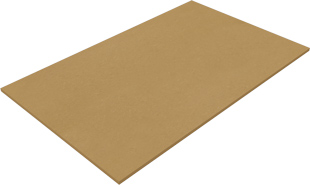

Vergrößern Die Rückwand auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.


Elias X1 W182 Step 2

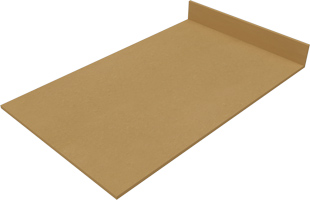

Vergrößern Den ersten Boden mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm. Damit Tieftöner und Hochtöner zum Schluss auch mittig in der Box liegen, ist ein genaues Positionieren der Einzelteile dringend erforderlich.


Elias X1 W182 Step 3

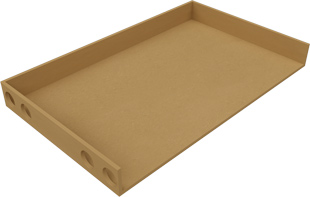

Vergrößern Den zweiten Boden anpassen und einkleben.


Elias X1 W182 Step 4

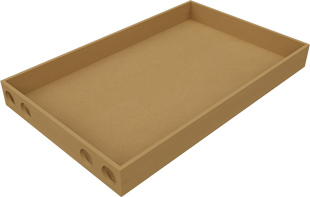

Vergrößern Das erste Seitenteil anpassen und einkleben.


Elias X1 W182 Step 5

Vergrößern Das zweite Seitenteil anpassen und einkleben.


Elias X1 W182 Step 6

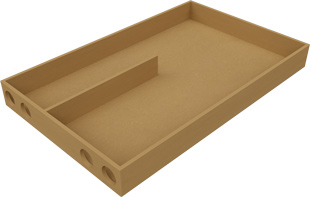

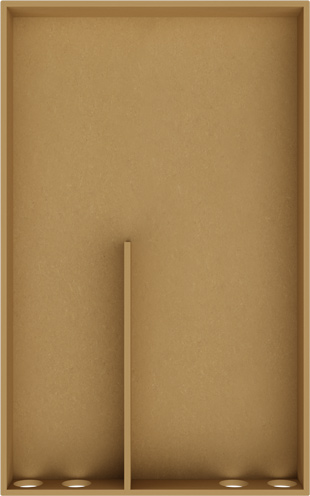

Vergrößern Die Versteifung ausrichten und einkleben. Positionierung und Art der Anschlüsse sind individuell zu bestimmen.


Elias X1 W182 Step 7

Vergrößern Weiche und Dämmung in den Korpus einbringen. Bitte achten Sie auf die Position vom Mitteltöner (keine Dämmung). Die inneren Bassreflexrohre werden in das Gehäuse gelegt und nach dem Lackieren mit den äußeren Bassreflexrohren verbunden und verklebt.


Elias X1 W182 Dämmung

Vergrößern Der Lautsprecher wird im Bereich der Seitenwänden, dem Deckel und der Rückwand mit Bondum 800 beklebt, oder getackert. Die Eintrittsöffnungen der Bassreflexrohre sollten frei bleiben.


Elias X1 W182 Step 8

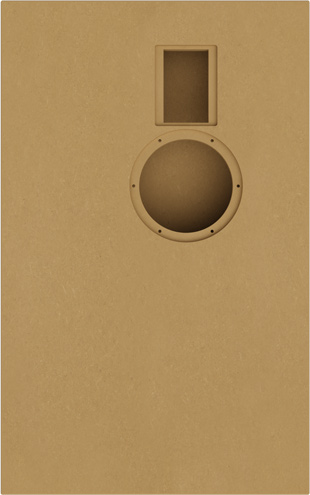

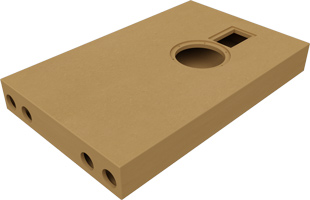

Vergrößern Die Front ausrichten und verkleben.


Elias X1 W182 Step 9

Vergrößern

Elias X1 W182 Step 10

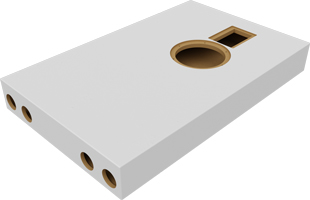

Vergrößern Jetzt wird der Lautsprecher lackiert.


Elias X1 W182 Step 12

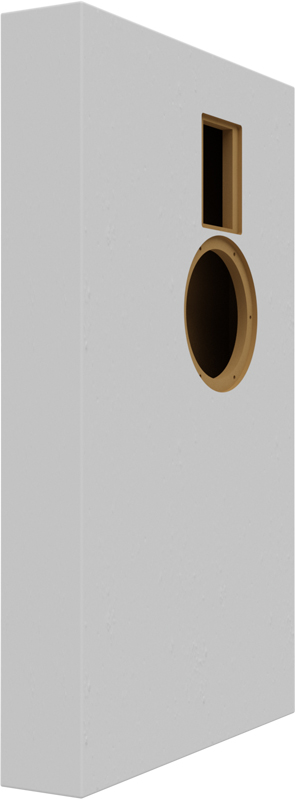

Vergrößern Jetzt kann das Bassreflexrohr eingepresst, sowie die Chassis verkabelt und eingeschraubt werden.


Elias X1 W182

Vergrößern Wir wünschen Ihnen viel Spaß mit dem Lautsprecher Elias X1 W182.
