Leggiera, Kompaktbox   in K+T 4/2013


technische Daten:
- Impedanz: 6 Ohm
- Kennschalldruck (2,83V/1m): 88 dB
- Maße (HxBxT): 380 x 200 x 321 mm
- Frequenzbereich (-8dB): 50 - 30000 Hz
- Trennfrequenz(en): 3100 Hz
- Prinzip: Bassreflexbox

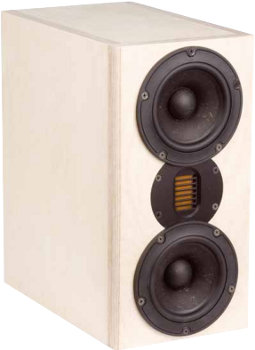

Leggiera ist eine von Thomas Schmidt entworfene Kompaktbox, die einen Mundorf AMT 19 CM beheimatet, der durch zwei Vifa-Chassis NE 149-08 eingerahmt wird.

Die Box ist als Bassreflexbox aufgebaut. Sie ist für eine hochwertige Box äußerst kompakt.

Die Frequenzweiche ist als 2-Wege-Weiche 3. Ordnung (18 dB/Oktave) aufgebaut; sie hat also einen Hochton- und einen Tiefonzweig. An den Tieftonzweig sind beide Vifa Tieftöner parallel geschaltet angeschlossen.

Der Frequenzgang der Leggiera ist bis auf wenige Unebenheiten im oberen Frequenzbereich recht eben; die nichtlinearen Verzerrungen sind sehr gering, das Ausschwingverhalten ist gutmütig.

Ein Ausschnitt aus dem Klang+Ton Hörtest

... "Die Leggiera macht alles, aber auch wirklich alles richtig und das macht sie besser als die meisten anderen Boxen: Die Bässe sind nicht ultratief, dafür aber sehr präsent und präzise. Die beiden Tiefmitteltöner machen auch bei ordentlicher Lautstärke gute Miene zum bösen Spiel: Scheinbar grenzenlose Hubfähigkeiten, leichte Membranen und die kräftigen Magneten setzen auch hoch dynamische Bassattacken perfekt und ansatzlos um. Und auch als Mitteltöner machen die Ex-Vifas einen hervorragenden Job: In Sachen Klangfarbenpalette macht den beiden keiner etwas vor. Und doch: Star des Ensembles ist der AMT, der selbst in dieser ausgewogenen Abstimmung seine Bauart nicht verheimlichen kann und Akzente setzt. Dabei fallt er nicht aus dem Gesamtkonzept der Leggiera, sondern ergänzt diesen hervorragenden Lautsprecher um extreme Präzision und Ausleuchtung im Hochtonbereich. "

Unser Bausatz besteht aus

  • Mundorf AMT 19CM2.1
  • 2x Vifa/Peerless 14 NE 240/8
  • Bassreflexrohr HP70, 68x160 mm, schwarz
  • PE-Schaumstoffdichtstreifen, 5x2 mm
  • Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
  • Polklemmen PK31, Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x1,5 mm2, transparent
  • Inbus-Holzschrauben 4x16mm, sw. (MZF-8614) 12 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 5,6 μF / 400 Vdc
  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Audaphon MKP CAP Superior 10 μF / 400 Vdc
  • 0,7 mm Luftspule, 0,18 mH/0,36 Ohm
  • 1,4 mm Luftspule, 0,39 mH/0,16 Ohm
  • 1,4 mm Luftspule, 0,82 mH/0,26 Ohm
  • Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher EUR 807,00 ohne MwSt: € 678.15 / $ 732.40

Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche

Unser Bausatz mit High-End-Frequenzweiche enthält hochwertige ClarityCap Kondensatoren; im Signalpfad zum Air-Motion-Transformer ClarityCap Kondensatoren vom Typ ESA. Die Spule im Hochpass wurde durch eine Backlackspule ersetzt; die in Serie zu den Tieftonlautsprechern durch Mundorf Kupferfolienspulen (cfc).

  • ClarityCap PWA Kondensator 10 μF / 400 Vdc
  • ClarityCap ESA Kondensator 5,6 μF / 630 Vdc
  • ClarityCap ESA Kondensator 8,2uF / 630 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,18 mH/0,34 Ohm
  • Mundorf Folienspule CFC16-0,39mH/0,20Ohm
  • Mundorf Folienspule CFC14-0,82mH/0,22Ohm
  • Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher EUR 911,00 ohne MwSt: € 765.55 / $ 826.79

Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)

Bausatz mit High-End-Weiche 2

Wünschen Sie eine High-End-Weiche mit Mundorf Evo-Kondensatoren? Dann empfehlen wir den High-End-Bausatz 2.

  • Mundorf MCAP EVO Öl 10 μF / 450 V
  • Mundorf MCAP EVO Silber Gold Öl 5,6 μF / 450 V
  • Mundorf MCAP EVO Silber Gold Öl 8,2 μF / 450 V
  • Mundorf Backlack-Luftspule BL71, 0,18 mH/0,34 Ohm
  • Mundorf Folienspule CFC16-0,39mH/0,20Ohm
  • Mundorf Folienspule CFC14-0,82mH/0,22Ohm
  • Metalloxidwiderstand MOX10 3,3 Ohm (orange-orange-gold)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher EUR 1030,00 ohne MwSt: € 865.55 / $ 934.79

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. str-RA160, Preis pro Stück: EUR 5,90 ohne MwSt: € 4.96 / $ 5.35
Pro Bausatz empfehlen wir 2 Platten (für ein Paar Lautsprecher also 4)

Impedanzkorrektur

 Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Audaphon MKT Kondensator 33 μF / 160 Vdc
  • 0,7 mm Luftspule, 0,27 mH/0,44 Ohm
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 14,60 ohne MwSt: € 12.27 / $ 13.25
