Morel Lautsprecher-Chassis

Morel-Lautsprecherchassis

Morel-Lautsprecher sind ideenreich aufgebaute Chassis, die aus Israel kommen.

Was in 1975 als Traum begann: Den perfekten Lautsprecher zu schaffen - wurde zum Lebenswerk für den Gründer von Morel: Meir Mordechai. Die Liebe zur Musik trieb Meir dazu, eine Firma zu gründen, die nach höchster Klangtreue strebt. Heute ist Morel dafür bekannt Produkte mit hoher Innovation, perfekter Technologie und hervorragendem Design anzubieten.

Hochtöner
	CAT298 Best.-Nr.: mor-cat298 EUR 54,00 28 mm Hochtöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 80 W Resonanzfrequenz fs = 900 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 3,3 N/A Schwingspuleninduktivität L = 0,05 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,5 g Einbaudurchmesser d = 72 mm Aussendurchmesser d = 104 mm Einbautiefe (nicht eingefräst) t = 27 mm zum PDF-Datenblatt
	CAT308 Best.-Nr.: mor-cat308 EUR 75,00 28 mm Hochtöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 200 W Resonanzfrequenz fs = 650 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 90 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 3,5 N/A Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 72 mm Aussendurchmesser d = 104 mm Einbautiefe (nicht eingefräst) t = 43 mm zum PDF-Datenblatt
	CAT378 Best.-Nr.: mor-cat378 EUR 67,00 28 mm Hochtöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 200 W Resonanzfrequenz fs = 700 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 93 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 3,5 N/A Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 72 mm Aussendurchmesser d = 94 mm Einbautiefe (nicht eingefräst) t = 55 mm zum PDF-Datenblatt
	CAT408 Best.-Nr.: mor-cat408 EUR 79,00 28 mm Hochtöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 120 W Resonanzfrequenz fs = 780 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,46 g Freiluftgesamtgüte Qts = 0,52 (Qms=0,87, Qes=1,3) Einbaudurchmesser d = 44 mm Aussendurchmesser d = 72 mm Einbautiefe (nicht eingefräst) t = 57 mm zum PDF-Datenblatt
	ET338 Best.-Nr.: mor-et338 EUR 158,00 28 mm Hochtöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 200 W Resonanzfrequenz fs = 700 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 92,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 6,3 N/A Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 76 mm Aussendurchmesser d = 110 mm Einbautiefe (nicht eingefräst) t = 63 mm zum PDF-Datenblatt
	ET338-104 Best.-Nr.: mor-et338-104 EUR 152,00 28 mm Hochtöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 200 W Resonanzfrequenz fs = 700 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 92 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 6,3 N/A Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 76 mm Aussendurchmesser d = 104 mm Einbautiefe (nicht eingefräst) t = 63 mm zum PDF-Datenblatt
	ET448 Best.-Nr.: mor-et448 EUR 109,00 28 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 120 W Resonanzfrequenz fs = 750 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 92 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 2,3 N/A Schwingspuleninduktivität L = 0,05 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 44 mm Aussendurchmesser d = 72 mm Einbautiefe (nicht eingefräst) t = 55 mm zum PDF-Datenblatt
	ST728 Best.-Nr.: mor-st728 EUR 199,00 28 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 120 W Resonanzfrequenz fs = 800 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 91 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Schwingspuleninduktivität L = 0,05 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Freiluftgesamtgüte Qts = 0,36 (Qms=0,8, Qes=0,65) Lineare Auslenkung x_lin = +/- 0,95 mm Einbaudurchmesser d = 53 mm Aussendurchmesser d = 72 mm Einbautiefe (nicht eingefräst) t = 50 mm zum PDF-Datenblatt
	ST1048 Best.-Nr.: mor-st1048 EUR 229,00 28 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 220 W Resonanzfrequenz fs = 680 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 91,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 75 mm Aussendurchmesser d = 104 mm Einbautiefe (nicht eingefräst) t = 37 mm zum PDF-Datenblatt
	ST1108 Best.-Nr.: mor-st1108 EUR 235,00 28 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 220 W Resonanzfrequenz fs = 680 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 91,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 75 mm Aussendurchmesser d = 110 mm Einbautiefe (nicht eingefräst) t = 37 mm zum PDF-Datenblatt
	ST1308 Best.-Nr.: mor-st1308 EUR 254,00 28 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 220 W Resonanzfrequenz fs = 680 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 91,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Schwingspuleninduktivität L = 0,09 mH Effektive Membranfläche Sd = 6 cm2 Bewegte Masse incl. Luftlast 0,44 g Einbaudurchmesser d = 104 mm Aussendurchmesser d = 130 mm Einbautiefe (nicht eingefräst) t = 35 mm zum PDF-Datenblatt
Mitteltöner
	MDM55 Best.-Nr.: mor-mdm55 - nicht lieferbar 7 cm Mitteltöner mit Aluminium-Membran. Belastbarkeit (Nenn/Musik) = 200 W Resonanzfrequenz fs = 380 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,3 Ohm Kraftfaktor BL = 5,2 N/A Schwingspuleninduktivität L = 0,19 mH Effektive Membranfläche Sd = 28 cm2 Bewegte Masse incl. Luftlast 2,8 g Freiluftgesamtgüte Qts = 0,69 (Qms=1,13, Qes=1,75) Lineare Auslenkung x_lin = +/- 1 mm Einbaudurchmesser d = 75 mm Aussendurchmesser d = 87x87 mm Einbautiefe (nicht eingefräst) t = 84 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 1,1 Liter ab 130/82 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 4,2 Liter BR-Box mit HP35 der Länge 12 cm ab 64/52 Hz (-3dB/-8dB).	EM428 Best.-Nr.: mor-em428 EUR 136,00 11 cm Mitteltöner mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 68 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 87 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,4 Ohm Kraftfaktor BL = 5,4 N/A Schwingspuleninduktivität L = 0,36 mH Effektive Membranfläche Sd = 57 cm2 Bewegte Masse incl. Luftlast 6,55 g Äquivalentvolumen Vas = 3,5 l Freiluftgesamtgüte Qts = 0,41 (Qms=3,03, Qes=0,48) Lineare Auslenkung x_lin = +/- 3 mm Einbaudurchmesser d = 94 mm Aussendurchmesser d = 118,5 mm Einbautiefe (nicht eingefräst) t = 51 mm zum PDF-Datenblatt
Tieftöner
	MW113 Best.-Nr.: mor-mw113 - nicht lieferbar 7 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 72 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 85 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,2 Ohm Kraftfaktor BL = 3,98 N/A Schwingspuleninduktivität L = 0,25 mH Effektive Membranfläche Sd = 53 cm2 Bewegte Masse incl. Luftlast 5,54 g Äquivalentvolumen Vas = 4,3 l Freiluftgesamtgüte Qts = 0,77 (Qms=3,13, Qes=1,03) Lineare Auslenkung x_lin = +/- 3 mm Aussendurchmesser d = 118 mm Einbautiefe (nicht eingefräst) t = 58 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 1,2 Liter ab 152/96 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 4,3 Liter BR-Box mit HP35 der Länge 8 cm ab 76/61 Hz (-3dB/-8dB).	CAW428 Best.-Nr.: mor-caw428 EUR 105,00 11 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 74 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,5 Ohm Kraftfaktor BL = 5 N/A Schwingspuleninduktivität L = 0,32 mH Effektive Membranfläche Sd = 57 cm2 Bewegte Masse incl. Luftlast 4,55 g Äquivalentvolumen Vas = 4,5 l Freiluftgesamtgüte Qts = 0,38 (Qms=2,33, Qes=0,46) Lineare Auslenkung x_lin = +/- 4 mm Einbaudurchmesser d = 94 mm Aussendurchmesser d = 118,5 mm Einbautiefe (nicht eingefräst) t = 45 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 0,93 Liter ab 142/90 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 3,1 Liter BR-Box mit HP35 der Länge 14 cm ab 74/58 Hz (-3dB/-8dB).	EW428 Best.-Nr.: mor-ew428 EUR 156,00 11 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 62 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 87 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,3 Ohm Kraftfaktor BL = 6,1 N/A Schwingspuleninduktivität L = 0,44 mH Effektive Membranfläche Sd = 57 cm2 Bewegte Masse incl. Luftlast 6,16 g Äquivalentvolumen Vas = 4,7 l Freiluftgesamtgüte Qts = 0,35 (Qms=2,36, Qes=0,41) Lineare Auslenkung x_lin = +/- 4,5 mm Einbaudurchmesser d = 94 mm Aussendurchmesser d = 118,5 mm Einbautiefe (nicht eingefräst) t = 51 mm zum PDF-Datenblatt

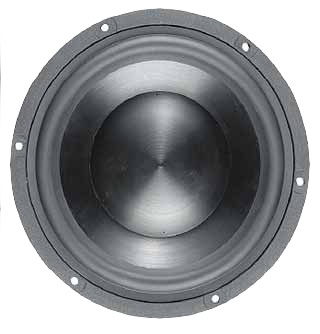

	EW536 Best.-Nr.: mor-ew536 EUR 165,00 13 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 49 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 85,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 4,2 Ohm Kraftfaktor BL = 7,5 N/A Schwingspuleninduktivität L = 0,26 mH Effektive Membranfläche Sd = 88 cm2 Bewegte Masse incl. Luftlast 17 g Äquivalentvolumen Vas = 6 l Freiluftgesamtgüte Qts = 0,34 (Qms=1,7, Qes=0,43) Lineare Auslenkung x_lin = +/- 5,5 mm Einbaudurchmesser d = 121 mm Aussendurchmesser d = 143 mm Einbautiefe (nicht eingefräst) t = 60 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 3 Liter ab 105/66 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 10,1 Liter BR-Box mit HP50 der Länge 15 cm ab 55/43 Hz (-3dB/-8dB).	H5.1 Best.-Nr.: mor-h51 - nicht lieferbar 11 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 46 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,6 Ohm Kraftfaktor BL = 5,93 N/A Schwingspuleninduktivität L = 0,43 mH Effektive Membranfläche Sd = 90 cm2 Bewegte Masse incl. Luftlast 8,6 g Äquivalentvolumen Vas = 15,2 l Freiluftgesamtgüte Qts = 0,35 (Qms=2,43, Qes=0,41) Lineare Auslenkung x_lin = +/- 3,5 mm Einbaudurchmesser d = 62 mm Aussendurchmesser d = 145 mm Einbautiefe (nicht eingefräst) t = 65 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 2,8 Liter ab 104/65 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 9,1 Liter BR-Box mit HP50 der Länge 18 cm ab 55/43 Hz (-3dB/-8dB).	HU521 Best.-Nr.: mor-hu521 - nicht lieferbar 9 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 44 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,6 Ohm Kraftfaktor BL = 8 N/A Schwingspuleninduktivität L = 0,53 mH Effektive Membranfläche Sd = 90 cm2 Bewegte Masse incl. Luftlast 9,2 g Äquivalentvolumen Vas = 15 l Freiluftgesamtgüte Qts = 0,34 (Qms=2,3, Qes=0,4) Lineare Auslenkung x_lin = +/- 3,5 mm Aussendurchmesser d = 145 mm Einbautiefe (nicht eingefräst) t = 58,3 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 2,2 Liter ab 100/63 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 7,9 Liter BR-Box mit HP35 der Länge 10 cm ab 51/40 Hz (-3dB/-8dB).	HU531 Best.-Nr.: mor-hu531 EUR 98,00 9 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 180 W Resonanzfrequenz fs = 46 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 86 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,8 Ohm Kraftfaktor BL = 5 N/A Schwingspuleninduktivität L = 0,6 mH Effektive Membranfläche Sd = 90 cm2 Bewegte Masse incl. Luftlast 12,2 g Äquivalentvolumen Vas = 9,92 l Freiluftgesamtgüte Qts = 0,37 (Qms=1,84, Qes=0,46) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 146 mm Einbautiefe (nicht eingefräst) t = 58,3 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 2 Liter ab 116/73 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 6,9 Liter BR-Box mit HP50 der Länge 19 cm ab 60/47 Hz (-3dB/-8dB).	MW143 Best.-Nr.: mor-mw143 - nicht lieferbar 9 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 52 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 7,2 N/A Schwingspuleninduktivität L = 0,6 mH Effektive Membranfläche Sd = 90 cm2 Bewegte Masse incl. Luftlast 10,36 g Äquivalentvolumen Vas = 9,5 l Freiluftgesamtgüte Qts = 0,36 (Qms=2,32, Qes=0,43) Lineare Auslenkung x_lin = +/- 3,5 mm Aussendurchmesser d = 142 mm Einbautiefe (nicht eingefräst) t = 65 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 6,1 Liter ab 75/47 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 25 Liter BR-Box mit HP50 der Länge 11 cm ab 34/29 Hz (-3dB/-8dB).	MW144 Best.-Nr.: mor-mw144 - nicht lieferbar 9 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 52 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 6,2 N/A Schwingspuleninduktivität L = 0,5 mH Effektive Membranfläche Sd = 90 cm2 Bewegte Masse incl. Luftlast 13,68 g Äquivalentvolumen Vas = 8 l Freiluftgesamtgüte Qts = 0,55 (Qms=2,44, Qes=0,71) Lineare Auslenkung x_lin = +/- 3,5 mm Aussendurchmesser d = 142 mm Einbautiefe (nicht eingefräst) t = 65 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 2 Liter ab 104/65 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 7,1 Liter BR-Box mit HP35 der Länge 11 cm ab 52/42 Hz (-3dB/-8dB).	CAW538 Best.-Nr.: mor-caw538 EUR 118,00 13 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 49 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 6,9 N/A Schwingspuleninduktivität L = 0,47 mH Effektive Membranfläche Sd = 90 cm2 Bewegte Masse incl. Luftlast 14 g Äquivalentvolumen Vas = 8,2 l Freiluftgesamtgüte Qts = 0,38 (Qms=1,83, Qes=0,48) Lineare Auslenkung x_lin = +/- 3 mm Einbaudurchmesser d = 121 mm Aussendurchmesser d = 143 mm Einbautiefe (nicht eingefräst) t = 60 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 3,9 Liter ab 101/64 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 13,3 Liter BR-Box mit HP50 der Länge 12 cm ab 53/41 Hz (-3dB/-8dB).	H6.1 Best.-Nr.: mor-h61 - nicht lieferbar 15 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 44 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,6 Ohm Kraftfaktor BL = 6,76 N/A Schwingspuleninduktivität L = 0,43 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 11,78 g Äquivalentvolumen Vas = 20 l Freiluftgesamtgüte Qts = 0,35 (Qms=2,2, Qes=0,42) Lineare Auslenkung x_lin = +/- 3,5 mm Einbaudurchmesser d = 136 mm Aussendurchmesser d = 160 mm Einbautiefe (nicht eingefräst) t = 61 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 6,5 Liter ab 91/57 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 23 Liter BR-Box mit HP70 der Länge 16 cm ab 46/37 Hz (-3dB/-8dB).	HU621 Best.-Nr.: mor-hu621 - nicht lieferbar 10 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 160 W Resonanzfrequenz fs = 43 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 90 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,6 Ohm Kraftfaktor BL = 6 N/A Schwingspuleninduktivität L = 0,53 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 10 g Äquivalentvolumen Vas = 27 l Freiluftgesamtgüte Qts = 0,38 (Qms=2,34, Qes=0,45) Lineare Auslenkung x_lin = +/- 3,5 mm Aussendurchmesser d = 160,5 mm Einbautiefe (nicht eingefräst) t = 59,6 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 3,3 Liter ab 107/67 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 10,7 Liter BR-Box mit HP50 der Länge 14 cm ab 57/44 Hz (-3dB/-8dB).	HU631 Best.-Nr.: mor-hu631 - nicht lieferbar 10 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 180 W Resonanzfrequenz fs = 44 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,8 Ohm Schwingspuleninduktivität L = 0,63 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 13,87 g Äquivalentvolumen Vas = 19,5 l Freiluftgesamtgüte Qts = 0,33 (Qms=1,81, Qes=0,4) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 160,5 mm Einbautiefe (nicht eingefräst) t = 59,6 mm zum PDF-Datenblatt
	MW164 Best.-Nr.: mor-mw164 - nicht lieferbar 10 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 55 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 86 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,3 Ohm Kraftfaktor BL = 6,15 N/A Schwingspuleninduktivität L = 0,61 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 14,9 g Äquivalentvolumen Vas = 11,4 l Freiluftgesamtgüte Qts = 0,68 (Qms=2,82, Qes=0,89) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 160,5 mm Einbautiefe (nicht eingefräst) t = 65 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 14,7 Liter ab 63/40 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 57 Liter BR-Box mit HP70 der Länge 12 cm ab 28/25 Hz (-3dB/-8dB).	MW166 Best.-Nr.: mor-mw166 - nicht lieferbar 10 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 46 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 86 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,7 Ohm Kraftfaktor BL = 6,84 N/A Schwingspuleninduktivität L = 0,61 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 16,3 g Äquivalentvolumen Vas = 15,6 l Freiluftgesamtgüte Qts = 0,58 (Qms=2,79, Qes=0,74) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 160 mm Einbautiefe (nicht eingefräst) t = 65 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 4,8 Liter ab 94/60 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 18 Liter BR-Box mit HP70 der Länge 20 cm ab 47/38 Hz (-3dB/-8dB).	MW167 Best.-Nr.: mor-mw167 - nicht lieferbar 10 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 47 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,6 Ohm Kraftfaktor BL = 7,8 N/A Schwingspuleninduktivität L = 0,77 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 12,6 g Äquivalentvolumen Vas = 17,5 l Freiluftgesamtgüte Qts = 0,4 (Qms=2,28, Qes=0,48) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 160 mm Einbautiefe (nicht eingefräst) t = 65 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 8,3 Liter ab 79/50 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 34 Liter BR-Box mit HP70 der Länge 14 cm ab 37/31 Hz (-3dB/-8dB).	MW168 Best.-Nr.: mor-mw168 EUR 89,00 10 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 48 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 6,04 N/A Schwingspuleninduktivität L = 0,45 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 13,27 g Äquivalentvolumen Vas = 17 l Freiluftgesamtgüte Qts = 0,48 (Qms=2,29, Qes=0,61) Lineare Auslenkung x_lin = +/- 3,5 mm Aussendurchmesser d = 160 mm Einbautiefe (nicht eingefräst) t = 65 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 6,3 Liter ab 75/48 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 25 Liter BR-Box mit HP70 der Länge 23 cm ab 36/30 Hz (-3dB/-8dB).	CAW638 Best.-Nr.: mor-caw638 EUR 128,00 15 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 43 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 86 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,4 Ohm Kraftfaktor BL = 7,3 N/A Schwingspuleninduktivität L = 0,63 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 16 g Äquivalentvolumen Vas = 15,7 l Freiluftgesamtgüte Qts = 0,46 (Qms=2,2, Qes=0,58) Lineare Auslenkung x_lin = +/- 4,25 mm Einbaudurchmesser d = 140 mm Aussendurchmesser d = 160 mm Einbautiefe (nicht eingefräst) t = 63 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 2,5 Liter ab 111/70 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 7,6 Liter BR-Box mit HP50 der Länge 19 cm ab 60/47 Hz (-3dB/-8dB).	EW638 Best.-Nr.: mor-ew638 EUR 178,00 15 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 43 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 87,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 4,9 Ohm Kraftfaktor BL = 7,5 N/A Schwingspuleninduktivität L = 0,27 mH Effektive Membranfläche Sd = 119 cm2 Bewegte Masse incl. Luftlast 16 g Äquivalentvolumen Vas = 16,92 l Freiluftgesamtgüte Qts = 0,31 (Qms=1,63, Qes=0,38) Lineare Auslenkung x_lin = +/- 6 mm Einbaudurchmesser d = 140 mm Aussendurchmesser d = 160 mm Einbautiefe (nicht eingefräst) t = 63 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 15 Liter ab 67/42 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 52 Liter BR-Box mit HP100 der Länge 31 cm ab 34/27 Hz (-3dB/-8dB).	HU9.1 Best.-Nr.: mor-hu91 - nicht lieferbar 14 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 200 W Resonanzfrequenz fs = 30 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,6 Ohm Kraftfaktor BL = 8,3 N/A Schwingspuleninduktivität L = 0,87 mH Effektive Membranfläche Sd = 219 cm2 Bewegte Masse incl. Luftlast 23,5 g Äquivalentvolumen Vas = 71 l Freiluftgesamtgüte Qts = 0,36 (Qms=1,71, Qes=0,46) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 220 mm Einbautiefe (nicht eingefräst) t = 69,4 mm zum PDF-Datenblatt
	MW265 Best.-Nr.: mor-mw265 - nicht lieferbar 14 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 30 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 5,2 Ohm Kraftfaktor BL = 6,3 N/A Schwingspuleninduktivität L = 0,58 mH Effektive Membranfläche Sd = 219 cm2 Bewegte Masse incl. Luftlast 25,5 g Äquivalentvolumen Vas = 61 l Freiluftgesamtgüte Qts = 0,62 (Qms=2,79, Qes=0,79) Lineare Auslenkung x_lin = +/- 3,5 mm Aussendurchmesser d = 222 mm Einbautiefe (nicht eingefräst) t = 69 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 66 Liter ab 43/27 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 261 Liter BR-Box mit HP100 der Länge 11 cm ab 19/17 Hz (-3dB/-8dB).	MW266 Best.-Nr.: mor-mw266 - nicht lieferbar 14 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 30 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,3 Ohm Kraftfaktor BL = 6,25 N/A Schwingspuleninduktivität L = 0,54 mH Effektive Membranfläche Sd = 219 cm2 Bewegte Masse incl. Luftlast 24,9 g Äquivalentvolumen Vas = 80 l Freiluftgesamtgüte Qts = 0,56 (Qms=2,45, Qes=0,73) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 220 mm Einbautiefe (nicht eingefräst) t = 69 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 20 Liter ab 57/36 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 75 Liter BR-Box mit HP100 der Länge 28 cm ab 28/23 Hz (-3dB/-8dB).	MW267 Best.-Nr.: mor-mw267 auf Anfrage (_) 14 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 180 W Resonanzfrequenz fs = 30 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,6 Ohm Schwingspuleninduktivität L = 1 mH Effektive Membranfläche Sd = 219 cm2 Bewegte Masse incl. Luftlast 26,7 g Äquivalentvolumen Vas = 62,5 l Freiluftgesamtgüte Qts = 0,42 (Qms=2,5, Qes=0,5) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 220 mm Einbautiefe (nicht eingefräst) t = 69 mm zum PDF-Datenblatt
	CAW938 Best.-Nr.: mor-caw938 EUR 139,00 21 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 150 W Resonanzfrequenz fs = 31 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 87 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,4 Ohm Kraftfaktor BL = 7,05 N/A Schwingspuleninduktivität L = 0,61 mH Effektive Membranfläche Sd = 219 cm2 Bewegte Masse incl. Luftlast 29 g Äquivalentvolumen Vas = 51 l Freiluftgesamtgüte Qts = 0,61 (Qms=2,59, Qes=0,8) Lineare Auslenkung x_lin = +/- 4,25 mm Einbaudurchmesser d = 198 mm Aussendurchmesser d = 222 mm Einbautiefe (nicht eingefräst) t = 71 mm zum PDF-Datenblatt
	MW1075 Best.-Nr.: mor-mw1075 auf Anfrage (_) 17 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 180 W Resonanzfrequenz fs = 29 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,3 Ohm Kraftfaktor BL = 6,3 N/A Schwingspuleninduktivität L = 0,63 mH Effektive Membranfläche Sd = 324 cm2 Bewegte Masse incl. Luftlast 32,6 g Äquivalentvolumen Vas = 123 l Freiluftgesamtgüte Qts = 0,62 (Qms=2,48, Qes=0,83) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 263 mm Einbautiefe (nicht eingefräst) t = 80 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 81 Liter ab 44/28 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 333 Liter BR-Box mit HP100 der Länge 6 cm ab 20/17 Hz (-3dB/-8dB).	MW1077 Best.-Nr.: mor-mw1077 - nicht lieferbar 17 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Belastbarkeit (Nenn/Musik) = 200 W Resonanzfrequenz fs = 28 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,8 Ohm Schwingspuleninduktivität L = 0,95 mH Effektive Membranfläche Sd = 324 cm2 Bewegte Masse incl. Luftlast 33 g Äquivalentvolumen Vas = 147 l Freiluftgesamtgüte Qts = 0,5 (Qms=2,62, Qes=0,62) Lineare Auslenkung x_lin = +/- 4,25 mm Aussendurchmesser d = 263 mm Einbautiefe (nicht eingefräst) t = 80 mm zum PDF-Datenblatt
Subwoofer
Gehäuse-Empfehlung 1: geschlossene Box mit 14,5 Liter ab 48/30 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 57 Liter BR-Box mit HP70 der Länge 26 cm ab 23/19 Hz (-3dB/-8dB).	UW1058 Best.-Nr.: mor-uw1058 EUR 385,00 25 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 500 W Resonanzfrequenz fs = 26 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 85,5 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,8 Ohm Kraftfaktor BL = 15,3 N/A Schwingspuleninduktivität L = 1,33 mH Effektive Membranfläche Sd = 346 cm2 Bewegte Masse incl. Luftlast 99,3 g Äquivalentvolumen Vas = 40,8 l Freiluftgesamtgüte Qts = 0,43 (Qms=1,72, Qes=0,58) Lineare Auslenkung x_lin = +/- 12,5 mm Einbaudurchmesser d = 241 mm Aussendurchmesser d = 263 mm Einbautiefe (nicht eingefräst) t = 142 mm zum PDF-Datenblatt
Gehäuse-Empfehlung 1: geschlossene Box mit 46 Liter ab 39/25 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 180 Liter BR-Box mit 2x HP100 der Länge 49 cm ab 19/16 Hz (-3dB/-8dB).	UW1258 Best.-Nr.: mor-uw1258 EUR 455,00 29 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Belastbarkeit (Nenn/Musik) = 800 W Resonanzfrequenz fs = 21 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 87 dB (2,83V; 1m) Gleichstromwiderstand Re = 6,8 Ohm Kraftfaktor BL = 13,67 N/A Schwingspuleninduktivität L = 1,33 mH Effektive Membranfläche Sd = 437 cm2 Bewegte Masse incl. Luftlast 105,49 g Äquivalentvolumen Vas = 138,38 l Freiluftgesamtgüte Qts = 0,43 (Qms=1,88, Qes=0,56) Lineare Auslenkung x_lin = +/- 12,5 mm Einbaudurchmesser d = 270 mm Aussendurchmesser d = 305 mm Einbautiefe (nicht eingefräst) t = 148 mm zum PDF-Datenblatt
Auslauftypen
	MDT38 Best.-Nr.: mor-mdt38 - nicht lieferbar . Belastbarkeit (Nenn/Musik) = 80 W Resonanzfrequenz fs = 750 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m)
	MDT41 Best.-Nr.: mor-mdt41 - nicht lieferbar . Belastbarkeit (Nenn/Musik) = 120 W Resonanzfrequenz fs = 750 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 90 dB (2,83V; 1m)
	MDT43 Best.-Nr.: mor-mdt43 auf Anfrage (_) . Belastbarkeit (Nenn/Musik) = 120 W Resonanzfrequenz fs = 750 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 92 dB (2,83V; 1m)
	MDT39 Best.-Nr.: mor-mdt39 - nicht lieferbar . Belastbarkeit (Nenn/Musik) = 80 W Resonanzfrequenz fs = 750 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m)
	MDT44 Best.-Nr.: mor-mdt44 auf Anfrage (_) . Belastbarkeit (Nenn/Musik) = 120 W Resonanzfrequenz fs = 750 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 91 dB (2,83V; 1m)
	DMS29 Best.-Nr.: mor-dms29 EUR 55,00 . Belastbarkeit (Nenn/Musik) = 80 W Resonanzfrequenz fs = 1000 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 90 dB (2,83V; 1m)
	DMS10 Best.-Nr.: mor-dms10 - nicht lieferbar . Belastbarkeit (Nenn/Musik) = 80 W Resonanzfrequenz fs = 650 Hz Impedanz R = 8 Ohm Kennschalldruck SPL = 90 dB (2,83V; 1m)

Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
