CC42 Sidewinder - schlanke Box mit Mivoc Chassis aus Hobby HiFi 2/2004

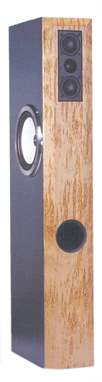

Sidewinder
Die Daten:
- Maße (HxBxT): 105x16x32 cm
- Impedanz: 4 Ohm
- Empfindlichkeit: 85 dB (2,83V/1m)
- Frequenzbereich: 30 - 21k Hz (-8dB)
- Trennfrequenzen: 140 und 2200 Hz
- Bassreflex-Subwoofer

Sidewinder besteht aus der Mittelhochtoneinheit MHE 280 und einem Tieftöner Mivoc XAW 210 HC, der seitlich eingebaut ist. Er hat 85 dB Wirkungsgrad und sollte gemäß Hobby HiFi mit 100-300 Watt angetrieben werden.

Trotz der relativ kleinen Mittelhochtoneinheit MHE 280 ist der Baussatz erstaunlich pegelfest, spielt ausgewogen und natürlich und detailreich.

Dafür, dass die Box sehr schlank ist kommt sie im Bassbereich erstaunlich tief.

Unser Bausatz enthält:
- 1 Hochtoneinheit Mivoc MHE 280
- 1 Tieftöner Mivoc XAW 210 HC
- 1 Bassreflexrohr HP 70
- 2 Pack Polyester Dämmstoff
- 1/2 Pack selbstklebende Schaumstoffstreifen
- ein Terminal mit vergoldeten Messingklemmen
- 8 Schrauben Pan 4x20
- 4 Stück Zylinderkopfschrauben 4x25 mm
- 4 Meter Kabel 2 x 1,5 mm2
- den Bauplan
- die Weichenbauteile, auf Holz aufzubauen:
- 6,8 mH Rollenkernspule < 0,3 Ohm
- 15 mH Intertechnik-Kernspule, 4,4 Ohm (I-980) 		- 0,82 mH Luftspule, 1,0 mm
- 8,2 mH Spule 2,6 Ohm
- 0,22 mH Luftspule, 0,7 mm
- 0,47 mH Luftspule, 0,7 mm
- 220 uF, Elko rau
- 470 uF, Elko rau
- 100 uF, Elko glatt
- 2 Stück 22 uF, Elko glatt
- 180 μF Elko rau (150 und 33 μF parallel)
- 6,8 μF MKP-Kondensator
- 3,3 μF MKT-Kondensator
- R1 entfällt (da Spule 4,4 Ohm hat)
- 2,2 Ohm, 10 Watt Widerstand (R2)
- 2 Stück 4,7 Ohm, 5 Watt Widerstand

Boxenbausatz Sidewinder (CC42)
Preis ohne Gehäuse pro Stück: - nicht lieferbar

Falls Sie die Weiche lieber auf eine Leiterplatte bauen:
Leiterplatte, Best.-Nr. I-8805002,     Preis   EUR 11,80 ohne MwSt: € 9.92 / $ 10.71

Highend-Weichen bieten wir auch gerne an, wir halten die hier angebotene Weiche jedoch für ausreichend gut.

Impedanzkorrekturglied für einen Röhrenverstärker mit:
- 4,7 Ohm, 20 Watt Widerstand (R5)
- 150 uF, Elko rau
- 4,7 mH Ferritkernspule, 2,3 Ohm (I-968)
- 4,7 Ohm, 20 Watt Widerstand
- 22 uF, Elko glatt
- 0,22 mH Luftspule, 0,7 mm
- 3,9 Ohm, 10 Watt Widerstand
- 3,3 μF MKT-Kondensator
Preis Impedanzkorrektur-Bauteile pro Box: EUR 32,20 ohne MwSt: € 27.06 / $ 29.22
