Plan de construction Sub22/400

Le caisson et sa construction

Le caisson du Sub 22 est composé de 6 parois et de 8 renforts intérieurs. Les renfort servent à réduire les vibrations des parois. Les 14 pièces sont à coller et peuvent être vissées additionellement. Les 5 découpages pour
- le haut-parleur,
- le module d'amplification,
- et les évents (plancher)
peuvent être exécutés avant ou après le collage du caisson.

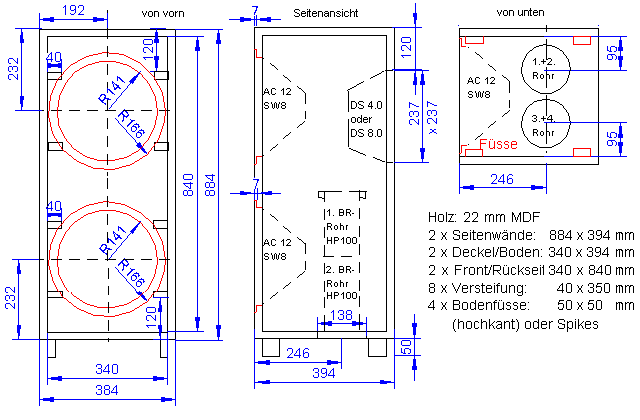

Alcone Sub 22/400
Ensuite vient le montage des pieds. La distance au sol accorde le caisson, parce qu'elle représente une prolongation de l'évent. Si vous pensez positionner le Sub22 près d'un coin de la pièce, les pieds peuvent être plus courts de 5 cm.

La syntonisation du caisson

Sub 22 von unten Pour accorder l'ensemble très bas, l'évent doit être très long. Pour cela l'évent de notre kit est constitué de 4 tubes HP100 que vous pouvez monter ainsi: montez les deux premiers tubes par le bas du caisson, puis introduisez les autres par les'orifice pour les hp et collez-les sur les autres avec une bande adhésive de bonne qualité ou avec de la colle pour plastique.

Le reste du feutre est collé sur la surface intérieure autour de l'évent.

Le reste est relativement facile: montez le module, les hp seront montés plus tard, parce que ainsi, le cablage est plus facile. Pour cela, pressez le bornier du DT 500 (au cable rouge/noir), ou coupez-le tout simplement.

En dernier pas, montez les haut-parleurs.

Le module Hypex DS 4.0 est règlable dans les sub-graves, mais essayez le réglage d'origine en premier. Celui-ci est neutre. Dans notre expérience, c'est le meilleur pour des basses ultra graves à hauts volumes.

Mise en service

Maintenant, reliez l'enceinte à votre amplificateur, ou bien à la prise RCA de sortie préampli, ou bien à vos enceintes satéllites avec un cable d'enceintes et, finalement, la fiche de secteur dans sa prise....

Nous vous souhaitons beaucoup de joie avec ce fantastique Subwoofer! - et s'il y a quelque chose que vous ne comprenez pas, n'hésitez pas à nous appeler: 0049 (0)721-9703724.
