Aufbau Tigris

Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Tigris

Der Aufbau der Tigris ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Tigris

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Tigris zusammengebaut werden kann.


Tigris Step 1

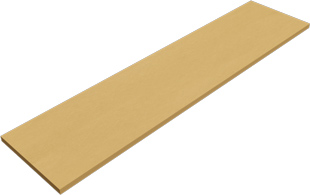

Vergrößern Das erste Seitenteil auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.

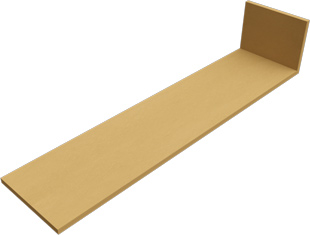

Tigris Step 2

Vergrößern Den ersten Boden mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm. Damit Tieftöner und Hochtöner zum Schluss auch mittig in der Box liegen, ist ein genaues Positionieren der Einzelteile dringend erforderlich.

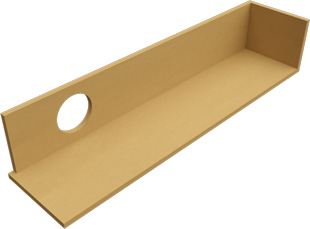

Tigris Step 3

Vergrößern Die Rückwand anpassen und einkleben.

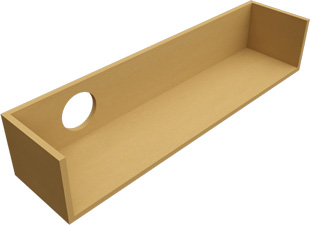

Tigris Step 4

Vergrößern Den zweiten Boden anpassen und einkleben.


Tigris Step 5

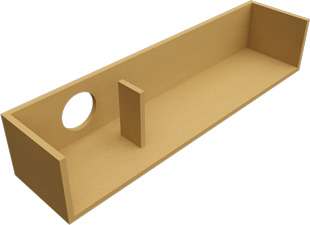

Vergrößern Die erste Versteifung ausrichten und einkleben.


Tigris Step 6

Vergrößern Die zweite Versteifung ausrichten und einkleben.

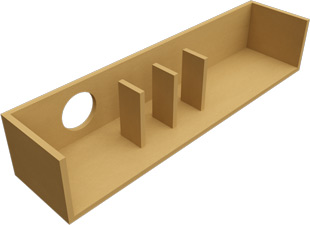

Tigris Step 7

Vergrößern Die dritte Versteifung ausrichten und einkleben.

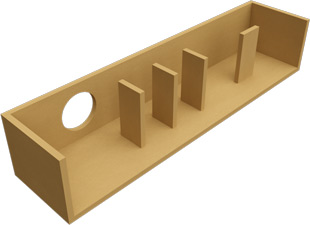

Tigris Step 8

Vergrößern Die vierte Versteifung ausrichten und einkleben.

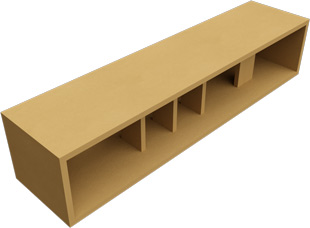

Tigris Step 9

Vergrößern Das zweite Seitenteil ausrichten und einkleben.

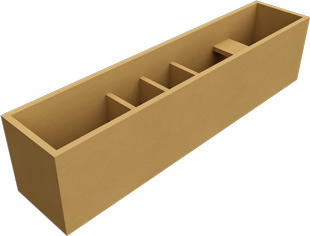

Tigris Step 10

Vergrößern Die Front ausrichten und einkleben.


Tigris Step 11 Dämmung

Vergrößern Der Lautsprecher wird im Bereich der Lautspre-cherchassis an den Seitenwänden, dem Deckel und der Rückwand mit Bondum 800 beklebt, oder getackert. Hinter die Chassis kommt gleichmäßig verteilt eine Packung Sonofil. Un-terhalb des Bassreflexrohres wird ebenfalls eine Packung Sonofil verteilt. Die Eintrittsöffnung des Bassreflexrohres sollte frei bleiben.


Tigris Step 12

Vergrößern Jetzt kann das Bassreflexrohr eingepresst, sowie die Chassis verkabelt und eingeschraubt werden.

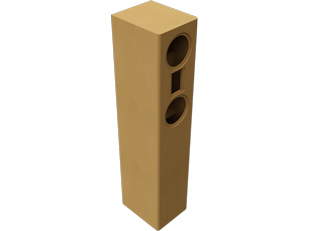

Tigris

Vergrößern Wir wünschen Ihnen viel Spaß mit dem Lautsprecher Tigris.

Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24

Sie können uns auch gern eine Email senden: info@lautsprechershop.de



zum Bausatz Tigris
