Alimentation Il est équipé d'un transformateur torique, le filtrage du courant continu étant effectué à l'aide de deux condensateurs de 10 000 uF. Le module travaille sans terre et n'a pas de circuit stand-by.
Électronique Les circuits ont un niveau d'intégration relativement élevé, une correction de sub-graves +6dB est toujours active.
Mécanique L'usage de joints mousse pour le montage est conseillé.. Les régleurs sont suaves. Le module paraît solide et sa platine est de haute qualité.
Mesure électrique Comme on peut le voir dans la courbe sur l'image à droite: augmentation de sub-graves de 6dB vers 24 Hz, bien visible quand le filtre passe-bas est à sa position la plus élevée
Le niveau de bruit de fond est très bas. Nous ne l'avons pas mesuré, comme le module, tacté à 300 000Hz, livre de mauvais résultats , mais peu significatifs dans la pratique: si l'on ne mesure que les fréquences audibles, le niveau de bruit est meilleur à celui du module Thommessen et plus ou moins égal à celui du RCM.
Ceci se voit sur les diagrammes des mesures de bruits résiduels au bas de la page.
Grondements audibles du module Nous ne pouvions ni mesurer, ni entendre de grondement de transformateur ou autres vibrations mécaniques, parce que le module était plus silencieux que l'entourage (système de mesure géré par un PC).
Résumé DS 1.2 est certainement le module le plus moderne et le plus compact, il a néanmoins le moins de possibilités de réglage.
Alimentation Il contient un transfo torique, le filtrage du courant continu est effectué par deux condensateurs de 4700 uF. Le module a une terre qui n'est pas reliée au neutre du signal (important pour éviter l'infiltration de bruits de secteur).
Électronique L'électronique est moyennenment intégrée. Les régleurs ont un clic, paraîssant ainsi un peu bon-marché, mais en même temps, aident ainsi à éviter les déréglages non intentionnés
Mécanique L'usage de joints mousse est conseillé pour le montage. Le module paraît solide, la qualité de la platine est de haut niveau. Un relais coupe la liaison au HP en stand-by.
Mesures électriques comme on peut voir dans la courbe sur l'image à droite, le bassboost augmente de 0-6dB le niveau de sub-graves vers 22Hz (ligne vert foncé). Les autre lignes montrent la réponse avec différentes fréquences de coupure et la dernière sans filtre passe-bas
Bruits de fond Le niveau est très raisonnable. En entrée RCA, il dépend du réglage de puissance générale et varie entre 75-96 dB (plus haut = meilleur).
Le fait que le bruit de fond varie avec le réglage de puissance, démontre que celui.ci ne se trouve pas directement à l'entrée du préampli. C'est juste une question de conception.
Bruits audibles du module Un ronflement de transfo ou autres vibrations de l'appareil, n'ont pas été mesurables, ni audibles, parce qu'il a toujours été plus bas que le niveau sonore de notre banc de mesures, géré par PC.

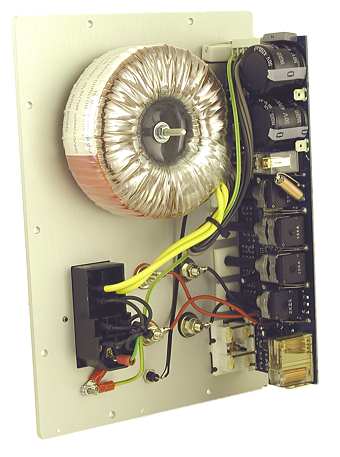

Résumé Le module Thommessen-Modul présente les possibilités de réglage les plus complètes et est en outre, avec sa surface brossée, le plus joli.
Alimentation Il contient un transfo torique, le filtrage du courant continu est effectué par deux condensateurs de 6800 uF. Le module a une terre qui n'est pas reliée au neutre du signal (important pour éviter l'infiltration de bruits de secteur).
Électronique L'électronique est peu intégrée, ce qui la rends plus facile à réparer en cas de pépin. Les régleurs coulissent bien. Une légère augmentation des sub-graves est toujours active.
Mécanique Le transformateur en angle droit rends ce module très profond. Le module paraît très solide. Les éléments refroidissants sont tous de grande taille, ce qui aide certainement à prolonger la durée de vie de l'appareil. La platine est de haute qualité
Mesures électriques comme on peut voir dans la courbe sur l'image à droite, l'entrée sub (ligne bleu ciel) a une réponse très linéaire, qui serait exemplaire pour un ampli de large bande.
Le facteur de distortion est relativement bas dans les fréquences élevées, si l'on ne dépasse pas un certain niveau de puissance - il se qualifie donc pour une utilisation en bande large, mais pas pour la partie d'aigus dans un système multivoie.
Mais sa fonction prédestinée est l'amplification d'un subwoofer. Perfectionistes branchent l'entrée subwoofer sur la sortie sub du système home-cinéma. Ainsi, il n'y a pas de manipulation de fréquences, le seul filtre se trouvant dans le matériel home-cinéma.
Les autres entrées possèdent un filtre passe bas et une très légère augmentation à 35 Hz

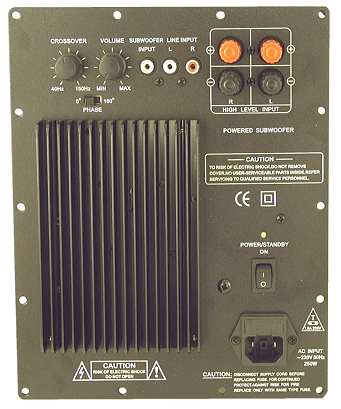

DT 105 est donc conçu pour utilisation en: a) Haute fidélité, avec filtrage subsonique et passe-bas, basses contrôlées b) Home cinéma, sans le moindre filtrage, basses libres
Les modèles Detonation supérieurs permettent un contrôle plus approfondi, avec une fréquence boost et son niveau réglables, ainsi que la fréquence de filtrage subsomique.
Le niveau de bruit de fond est très faible vers 90 dB.
L'entrée de parasites dans le signal est plus faible de 2 dB chez le DT 105, avantage réalisé par un blindage du transfo, ce qui explique sa position en pied..
Résumé Le module DT 105 est très solide et volumineux et a la meilleure relation qualité/prix, si le design n'est pas au premier rang.
Ces niveaux sont suffisamment bas pour les 3 modules.
Un léger ronflement vers 50 Hz est normal, parce que la fréquence de secteur qui entre par l'alimentation n'est jamais complètement éliminée du propre amplificateur par le redresseur et le filtrage par condensateurs électrolytiques.
Dans ce cas, les prises filtrées n'aident pas non plus.
Le module Thommessen a un plus de bruit de fond dans les fréquences moyennes de 60-500 Hz, qui ne se remarque guère plus si l'on baisse un peu le niveau de puissance. Chez les autres modèles, ces bruits ne sont pas dépendants de ce régleur.
Notes: *) Puissance nominale Elle est définie chez nous par la limite d'occurence de distortions audibles. Les fabriquants donnent des valeurs supérieures: Hypex 120 Watt, Thommessen 110 Watt / 4 Ohm).
**) Facteur d'amortissement: Il varie largement en dépendance de la puissance. Pour cela nous avons fait des mesures différentes et noté la valeur la plus basse. Il nous semble peu raisonnable de mesurer à une tension de sortie de 10V, où se laissent définir des valeurs très efficaces en termes publicitaire.Hypex s'en sort avec le résultat le plus haut, puis le DT-105 et finalement le Thommessen SW1.4).
***) Niveau de bruit de fond: Ce niveau se définit par la relation bruit/signal. Plus la différence est grande, meilleur. Le module Hypex en délivre à haute fréquence, ce qui a été peu prix en compte. Toutefois, le bruit audible est beaucoup plus bas que le bruit mesuré. Chez le modèle Thommessen le bruit de fond dépend de la position du régleur de puissance.
****) Bruits résiduels: Valeurs maximales prises des mesures dépendantes de la fréquence avec Clio. Valeur négative plus haute, meilleur.
