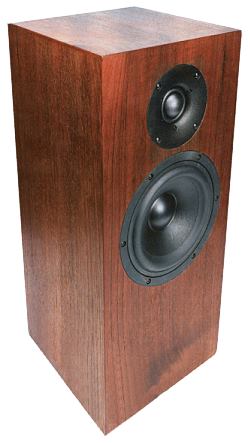

WaveMon 182, Kompaktbox   in Hobby Hifi 4/2013

technische Daten:
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 87 dB
- Maße (HxBxT): 520 x 230 x 230 mm
- Frequenzbereich (-8dB): 37 - 34000 Hz
- Trennfrequenz(en): 1350 Hz
- Prinzip: Bassreflexbox

Im Kalottentest bescheinigt Zeitschrift Hobby HiFi dem Wavecor Hochtöner TW30 WA09 ein "excellenter Hochtöner mit berechtigten Highend-Ambitionen und grandiosem Preis-Leistungsverhältnis" zu sein. Das Kalottenmaterial dazu kommt aus Krefeld von Dr. Kurt Müller. Was liegt näher als mit diesem ochtöner einen neuen Monitor zu bauen? Bernd Timmermanns schuf mit ihm WaveMon 182. Als Begleiter wurde ein Wavecor WF182BD03 gewählt, der alles mitbringt, was man sich wünschen kann: eine lange Spule für hohe Auslenkung, äußerst geringe nichtlineare Verzerrungen und einen ideal glatten Frequenzgang bis ca. 2 kHz.

Der Monitor wird als Bassreflexmonitor mit rückwärtig angeordnetem Bassreflexrohr erstellt. Die Box ist einfach aufzubauen, da sie nur aus rechtwinklig gesägten Brettchen besteht.

Die Frequenzweiche basiert auf einer Weiche 1. Ordnung (Hoch- und Tiefpass mit einer Steilheit von 6 dB/Oktave). Dies ist möglich, da sowohl der Hoch- wie auch der Tieftöner sehr gutmütige Frequenzgänge aufweisen. Dennoch perfektioniert Bernd Timmermanns die Eigenschaften der Lautsprecherbox durch Saugkreise. Ein RC-Glied in Reihe zum Hochtöner dehnt dessen Hochtonbereich auf bis weit über 30 000 Hz aus.

Die Messergebnisse der WaveMon 182 bescheinigen dem Monitor das wiederzugeben, was er an Eingangssignalen erhält. Der Frequenzgang ist +/- 2 dB zwischen 50 Hz und 30 000 Hz absolut eben. Die nichtlinearen Verzerrungen liegen bei 90 dB praktisch durchweg unter 0,3%. Das Wasserfallspektrum zeigt ein schnelles Ausschwingen. Es sind keinerlei störende Resonanzen zu erkennen; von den Messergebnissen ist WaveMon 182 eine Lautsprecherbox "an der Grenze des Machbaren"!

Ein Ausschnitt aus dem Hobby HiFi Hörtest

... "Drei Wavemons standen für den Hörtest bereit: Wavemon 152 aus Hobby HiFi 2/2011 mit der ersten Generation der 30-Millimeter-Kalotten, Wavemon 152-22 aus 3/2012 mit 22-Millimeter-Kalotte und Wavemon 182 mit der neuen 30-Millimeter-Kalotte aus Krefeld. Im ersten Hördurchgang spielte sich die alte große Kalotte mit ihrem offensiven, energie-geladenen Charakter nach vorn. Schon ein nur etwas intensiverer Hörvergleich zeigte aber: Sie ist ein Blender. Die Krefelder Kalotte spielt ganz oben herum zurückhaltender, aber auch feiner und löst viel besser auf. Sie verleiht dem Klangbild damit erstaunlich mehr Tiefe. Nach zehn Minuten mag man schon gar nicht mehr zurück schalten: Die TW030 WA09 gewinnt den Vergleich mit der TW030 WA07 klar und deutlich. Der Vergleich zwischen Wavemon 182 und Wavemon 152-22 fällt deutlich differenzierter aus: In punkto Auflösung schenken sich beide Hochtöner nichts. Vorteile spielt die 30-Millimeter-Kalotte vor allem im unteren Hochtonbereich heraus: Stimmen haben mehr Körper, und ein Cello spielt wie mit frisch geharztem Bogen. In den obersten Höhen läuft der Vergleich auf einen ganz knappen Punktsieg für die größere Kalotte hinaus: Die TW022 WA06 kann eine minimale Kratzigkeit oder Härte nicht verhehlen. Auch wenn ihr dies den Anschein gesteigerter Lebhaftigkeit gibt, weiß letztlich die TW030WA09 mit ihrem ausgesprochen souveränen und wunderbar fein zeichnenden Charakter mehr zu überzeugen. Ganz klar im Vorteil ist der 182er Wavecor-Tiefmitteltöner gegenüber seinen beiden Stallgefährten mit 152 Millimetern Außenmaß: Zunächst einmal liefert er den tieferen, aber auch den klareren Bass. Hinzu kommt eine unüberhörbar gesteigerte Pegelfestigkeit: Forcierte Lautstärke quittieren die beiden kleineren Tiefmitteltöner mit einer gewissen Unwilligkeit, während der WF182 BD03 noch munter mitspielt. Aber selbst unter dynamischen Verhältnissen, die auch den kleineren Tiefmitteltönern gerecht werden, ziehen diese letztlich den Kürzeren: Auch wenn sie bereits äußerst überzeugendes Auflösungsvermögen mit fehlerfreier Tonalität kombinieren, kitzelt der größere Tiefmitteltöner aus komplexen Musikpassagen einfach noch mehr feinste Details heraus. "

Fazit in der Zeitschrift Hobby HiFi

"Wavemon 182 bietet in allen Belangen überzeugende Klangqualität. Besonders gefallen uns die tonale Unbestechlichkeit, das akribische Auflösungsvermögen und die sowohl weiträumige als auch punktgenaue räumliche Abbildungsleistung. Die Zeiten, als große Gewebekalotten Vorteile im unteren Bereich mit Nachteilen ganz oben herum bezahlen mussten, sind vorbei: Der 30-Millimeter-Hochtöner offenbart selbst feinste Hochtondetails in souveräner Manier."

Unser Bausatz besteht aus


  • Wavecor Silk Dome Tweeter TW030WA09, 4 Ohm
  • Wavecor Mitteltieftöner WF182BD03, 4 Ohm
  • 2x Bassreflexrohr HP50, 50x145 mm, schwarz
  • 3x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • Dämmmaterial Sonofil 100 x 35 cm f. 20 Liter
  • Polklemmen PK31, Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • Pan-Schrauben 4x20 schwarz, 10 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Mundorf MCAP EVO 3,3 uF / 450 V
  • Mundorf MCAP EVO 8,2 uF / 450 V
  • 2x Mundorf Elko rau, 22 uF/100 Vdc
  • Mundorf Elko rau, 220 uF/63 Vdc
  • Mundorf Elko glatt, 4,7 uF / 70 Vdc
  • 1,4 mm Luftspule, 1,8 mH/0,43 Ohm
  • 0,7 mm Luftspule, 0,22 mH/0,39 Ohm
  • 0,5 mm Luftspule, 1,5 mH/1,85 0hm
  • 0,7 mm Luftspule, 12 mH/3,9 Ohm
  • Metalloxidwiderstand MOX5 1,8 Ohm 2% (braun-grau-gold)
  • 2x Metalloxidwiderstand MOX5 2,2 Ohm 2% (rot-rot-gold)
  • Metalloxidwiderstand MOX5 6,8 Ohm 2% (blau-grau-gold)
  • Metalloxidwiderstand MOX5 10 Ohm 2% (braun-schwarz-schwarz)

Bausatz ohne Gehäuse, Preis pro Box EUR 298,00 ohne MwSt: € 250.42 / $ 295.50

Bausatz mit High-End-Weiche aus Hobby HiFi

Im Highend-Bausatz wurden die Spulen als Backlack-Spulen ausgelegt. Dadurch ist ein Widerstand R5, der in Reihe zur 1,5 mH Spule liegt, ebenfalls zu tauschen. Die Kondensatoren sind bis auf den 220 uF Elko rau auch gegen höherwertige getauscht.

  • Mundorf MCAP EVO Öl 3,3 uF / 450 V
  • Mundorf MCAP EVO Öl 8,2 uF / 450 V
  • Audaphon MKP CAP Superior 4,7 uF / 400 Vdc
  • Mundorf Elko rau, 220 uF/63 Vdc
  • 2x Mundorf Elko glatt, 22uF / 70 Vdc
  • Mundorf Backlack-Luftspule BL140, 1,8 mH/0,43 Ohm
  • Mundorf Backlack-Luftspule BL71, 0,22 mH/0,34 Ohm
  • Mundorf Backlack-Luftspule BL71, 1,5 mH/0,96 Ohm
  • Mundorf Backlack-Luftspule BL71, 12 mH/3,9 Ohm
  • 2x Metalloxidwiderstand MOX5 2,2 Ohm 2% (rot-rot-gold)
  • Metalloxidwiderstand MOX5 2,7 Ohm 2% (rot-violett-gold)
  • Metalloxidwiderstand MOX5 6,8 Ohm 2% (blau-grau-gold)
  • Metalloxidwiderstand MOX5 10 Ohm 2% (braun-schwarz-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 328,00 ohne MwSt: € 275.63 / $ 325.24

Bausatz mit High-End-Weiche 2 aus Hobby HiFi

Unsere Highend-Empfehlung 2 enthält in Reihe zum Tieftöner eine Mundorf cfc-Spule, die einen nochmals sehr viel geringeren Mikrofonieeffekt aufweist als Backlackspulen. Die Kondensatoren haben wir ebenso fast durchweg ausgetauscht.

  • ClarityCap MR Kondensator 3,3 uF / 630 Vdc
  • ClarityCap MR Kondensator 8,2 uF / 630 Vdc
  • 2x ClarityCap PWA Kondensator 22 uF / 160 Vdc
  • ClarityCap PWA Kondensator 4,7uF / 250 Vdc
  • Mundorf Folienspule CFC14-1,8mH/0,32Ohm
  • Mundorf Elko glatt, 220 uF / 50 Vdc
    2x 68 uF und 82 uF parallel
  • Mundorf Backlack-Luftspule BL71, 0,22 mH/0,34 Ohm
  • Mundorf Backlack-Luftspule BL71, 1,5 mH/0,96 Ohm
  • Mundorf Backlack-Luftspule BL71, 12 mH/3,9 Ohm
  • 2x Metalloxidwiderstand MOX5 2,2 Ohm 2% (rot-rot-gold)
  • Metalloxidwiderstand MOX5 2,7 Ohm 2% (rot-violett-gold)
  • Metalloxidwiderstand MOX5 6,8 Ohm 2% (blau-grau-gold)
  • Metalloxidwiderstand MOX5 10 Ohm 2% (braun-schwarz-schwarz)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Box EUR 517,00 ohne MwSt: € 434.45 / $ 512.66

Impedanzkorrektur

   Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • Mundorf Elko rau, 68 uF/100 Vdc
  • 0,7 mm Luftspule, 0,22 mH/0,39 Ohm
  • 2x Metalloxidwiderstand MOX10 10 Ohm 2% (braun-schwarz-schwarz)

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen EUR 8,75 ohne MwSt: € 7.35 / $ 8.68

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. I-2767, Preis pro Stück: EUR 7,60 ohne MwSt: € 6.39 / $ 7.54
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)

Falls Sie die Frequenzweiche lieber auf einer 159 x 127 mm Raster-Leiterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA160, Best.-Nr. I-2766, Preis pro Stück: EUR 5,10 ohne MwSt: € 4.29 / $ 5.06
Pro Bausatz empfehlen wir eine Platte (für ein Paar Boxen also 2)
