Aufbauanleitung zum Audaphon MDF-Gehäuse-Kit WaveMon 182

Lautsprecherbau ist ein tolles Hobby und es ist ein großartiges Gefühl, wenn der erste Ton aus dem Lautsprecher kommt. Der Weg zum selbstgebauten Lautsprecher wird jetzt noch einfacher. Dies wurde mit einem Konzept aus der PA-Technik verwirklicht. Dabei werden die Einzelteile vom Lautsprecher mit Nut und Feder (Spund) gefertigt. Dieses System steigert die Stabilität und vereinfacht den Zusammenbau. Mit dem Gehäuse-Kit kann der Lautsprecher ganz einfach in der Wohnung gefertigt werden, es fallen weder Schleifstaub noch Bohrspäne an.

Aufbauanleitung Gehäuse Kit WaveMon 182:

Schritt 1

Vergrößern Das erste Seitenteil wird auf die Arbeitsfläche gelegt. In das Seitenteil ist mit einer CNC-Fräse eine Nut gefräst.

Leim:

D3-Weiß-Leim (Holzkaltleim) ist für den Innenbereich und D4-Weiß-Leim wird für den Außenbereich verwendet.


Schritt 2

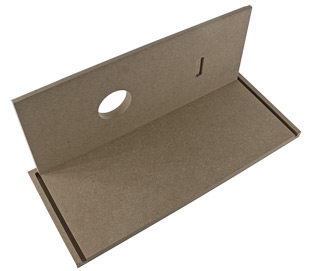

Vergrößern An der Rückwand sind zwei Spunde für die Verbindung mit den Seitenteilen. Der Leim wird auf den Spund angebracht. Ein Pinsel sorgt für eine gleichmäßige Leimschicht. Die Rückwand muss genau ausgerichtet werden, damit anschließend die Böden passen.


Schritt 3

Vergrößern Der erste Boden kann in das Seitenteil gesteckt werden. Die Spunde liegen dabei auf der Innenseite bzw. zur Schallwand hin.

Auch bei diesem Teil wird der Spund mit Leim bestrichen. Die Rückwand an der Verbindungsstelle zum Boden auch mit Leim bestrichen.


Schritt 4



Vergrößern Der zweite Boden wird eingeklebt.


Schritt 5

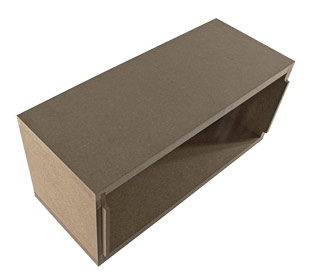

Vergrößern Alle Spunde mit Leim bestreichen und das zweite Seitenteil verkleben.


Schritt 6

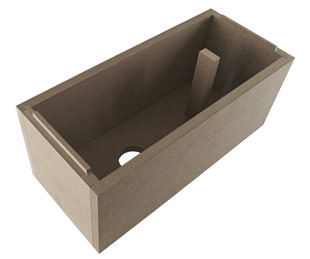

Vergrößern Gehäuse auf die Rückwand legen und die Versteifung einkleben.


Schritt 7

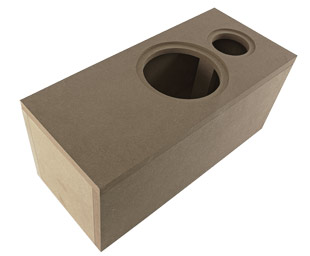

Vergrößern Leim auf die beiden Spunde und die Klebekante aufbringen.

Die Nuten in der Front sind etwas größer als die dazugehörigen Spunde. So kann die Front beim einkleben justiert werden.

Vorsicht beim Aufbau auf Probe. Die Front nur parallel zum Korpus abheben (Gefahr des Ausbrechens der Nuten).

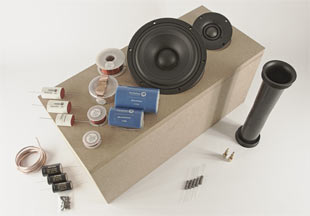

WaveMon 182
