Aufbau Zaurak aktiv

Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Zaurak aktiv

Der Aufbau der Zaurak aktiv ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste oder den Holzbausatz von BucherBoxen
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Zaurak aktiv

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Zaurak aktiv zusammengebaut werden kann.


BucherBoxen ist der Spezialist für Lautsprechergehäuse.

Sie können die Zaurak aktiv auch mit dem Gehäusebausatz von BucherBoxen bauen.


Die Holzteile für den Lautsprecher Zaurak aktiv werden für Sie individuell gefertigt und haben eine Lieferzeit von 4 bis 16 Tagen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten BucherBoxen weiter geleitet:

Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den Lieferanten, die Firma BucherBoxen Johannes Bucher einverstanden.


Zaurak aktiv Step 1

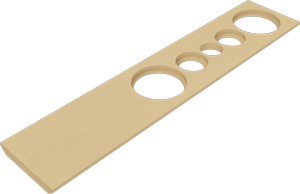

Vergrößern Die Rückseite auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.


Zaurak aktiv Step 2

Vergrößern Den oberen Boden mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm. Damit Tieftöner und Hochtöner zum Schluss auch mittig in der Box liegen, ist ein genaues Positionieren der Einzelteile dringend erforderlich.

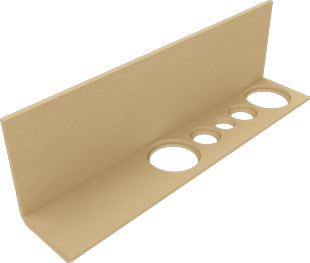

Zaurak aktiv Step 3

Vergrößern Den oberen Boden einkleben.

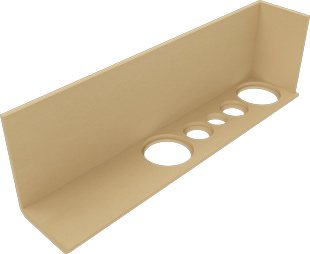

Zaurak aktiv Step 4

Vergrößern Die erste Seitenwand einkleben.


Zaurak aktiv Step 5

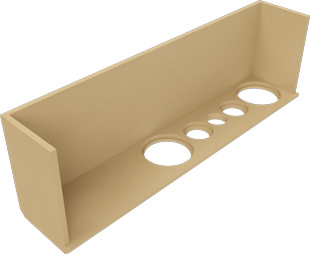

Vergrößern Den unteren Boden einkleben.

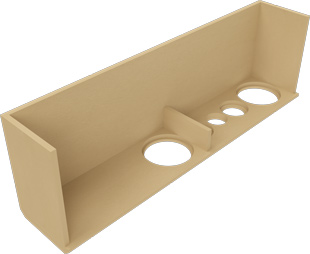

Zaurak aktiv Step 6

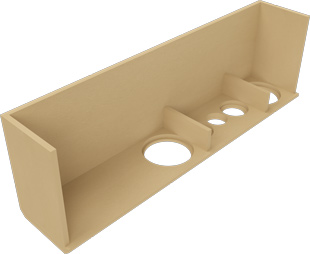

Vergrößern Die innere Versteifung, die auch gleichzeitig der erste Teil des Mitteltongehäuses ist einkleben.


Zaurak aktiv Step 7

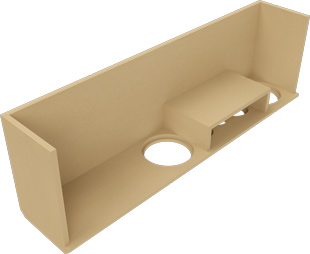

Vergrößern Die Rückwand des Mitteltongehäuses einkleben. Hierbei sollte man etwas schnell arbeiten, da in Schritt 8 die Rückwand des Mitteltongehäuses eingeklebt werden muss, und man evtl. die Holzteile noch etwas verschieben muss bevor der Leim angezogen hat.

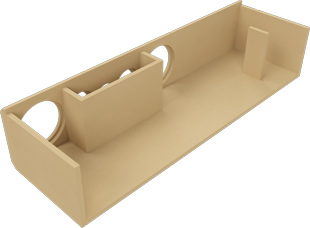

Zaurak aktiv Step 8

Vergrößern Jetzt wird die zweite Seitenwand eingeklebt.


Zaurak aktiv Step 9

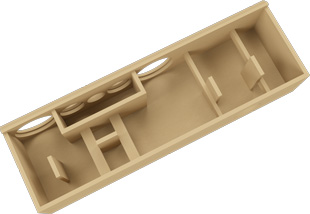

Vergrößern In die Rückwandhalterung müssen jetzt die Einschlagmuttern eingeschlagen werden, bevor die Rückwandhalterung eingeklebt werden kann.

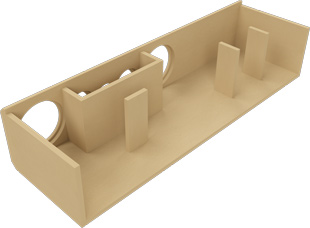

Zaurak aktiv Step 10

Vergrößern Die Rückwandhalterung mit Einschlagmuttern.


Zaurak aktiv Step 11

Vergrößern Nun kann die Rückwandhalterung in das Gehäuse eingeklebt werden. Danach kann das Dichtband auf die Rückwandhalterung geklebt werden. Es verhindert, das Austreten der Luft aus dem geschlossenen Gehäuse.

Nur ein absolut dichtes Gehäuse sorgt für einen präzisen Tieftonbereich, mit einer sauberen Impulsantwort.


Zaurak aktiv Step 12

Vergrößern Jetzt kann die Rückwand aufgelegt werden.


Zaurak aktiv Step 13

Vergrößern Die Rückwand kann jetzt verschraubt werden.


Zaurak aktiv Step 14

Vergrößern Zaurak aktiv Gehäuse Rückansicht.


Zaurak aktiv Step 15

Vergrößern Das Gehäuse ist nun fertig zusammengebaut. Jetzt können alle Flächen geschliffen werden und der gewünschte Lack bzw. das Furnier wird aufgebracht.


Zaurak aktiv Step 16 Freqeunzweiche

Vergrößern Bevor die Rückwand eingeschraubt wird, sollten jetzt die Löcher für die Polklemmen an einer gewünschten Stelle gebohrt werden. Hierbei darauf achten, dass diese nicht an den Steg der Rückwandhalterung anstoßen. Jetzt können die Frequenzweichen auf die Rückwand geschraubt werden. Es muss darauf geachtet werden, dass die Frequenzweichen nicht an den mittleren Steg, die Polklemmen, oder die Auflagefläche anstoßen. Dazu kann man z.B. vorher die Rückwandhalterung auf die Innenseite der Rückwand legen und die Konturen anzeichnen.


Zaurak aktiv Step 17 Dämmung Tieftongehäuse

Vergrößern Nachdem die Rückwand zum einschrauben vorbereitet wurde, sollte jetzt die Dämmung des Tieftongehäuses vorgenommen werden. Man kann die Dämmung auch später bevor man die Tieftöner einschraubt durch dessen Ausschnitte einbringen, jedoch ist es so einfacher. Insgesamt werden fünf Matten Sonofil so zusammengerollt, das sie gut in das Gehäuse passen. Je 4 Rollen werden hinter die Tieftöner gestellt, eine Rolle kommt hinter die Mitteltonkammer.


Zaurak aktiv Step 18 Dämmung Mitteltongehäuse

Vergrößern Für die Dämmung des Mitteltongehäuses werden ca. 1,5 Matten Bondum 800 benötigt, die wie folgt in das Gehäuse eingebracht werden: Alle Wände bis auf die Rückseite der Schallwand werden mit Bondum 800 ausgekleidet. Hinter dem Hochtöner werden zusätzlich unterschiedlich breite Streifen geschnitten, die hinter den Hochtöner gelegt werden. Dabei ist zu beachten, dass der Hochtöner zum Anschluss zwei Bananenstecker benötigt, daher muss der obere Streifen Hinter dem Hochtöner etwas schmaler sein, damit dieser nicht beim Einbau des Hochtöners gegen die Bananenstecker drückt. Hinter den Mitteltöner kommt zusätzlich ein Stück Bondum.


Zaurak aktiv Step 19

Zum Schluss können die Chassis verkabelt und in die Schallwand eingeschraubt werden.


Zaurak aktiv

Vergrößern Wir wünschen Ihnen viel Spaß mit dem Lautsprecher Zaurak aktiv.

Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24

Sie können uns auch gern eine Email senden: info@lautsprechershop.de



zum Bausatz Zaurak aktiv
