PA-Bausatz D3672-2-K12

D3672-2-K12
technische Daten:
- Nennleistung: 800 Watt
- Impedanz: 4 Ohm
- Kennschalldruck (2,83V/1m): 103 dB
- Max. Schalldruck: 130 dB (SPL peak/1m)
- Frequenzbereich (-8dB): 60-16 000 Hz
- Trennfrequenz: 1270 Hz
- Größe (HxBxT): 94 x 41,6 x 30 cm

D3672-2-K12 ist ein Hochleistungs-Fullrange-Lautsprecher mit 2 x 12-Zoll / 1,4-Zoll-Bestückung. Er hat einen weiten Abstrahlwinkel über den gesamten Frequenzbereich.

... und was für Hochleistungslautsprecher dieser Größe sehr selten anzutreffen ist: Er hat einen korrekten Phasengang von 2 bis über 20 Meter Entfernung (Messung und Theorie siehe unten).

Diese Box wurde für hohe Leistung bei hoher Klangtreue entworfen; Einsatzgebiet: PA, Kino, Hörraum aber auch zur Klassikreproduktion in großeren Hörräumen. Die Originalboxen (Bild) wurde ohne überstehende Seiten entwickelt, um höchste Klangtreue zu erzielen.

Bei derartigen Boxen gilt immer: Für sehr hohe Wiedergabetreue sollten die Köpfe der Hörer etwa auf der Höhe des Horns sein; bei über 4 Meter Abstand kommt es nicht mehr so genau darauf an; hier sollten sie auf Höhe der Box selbst sein.

Als Hochtöner wurde der 1,4 Zoll Oberton-Treiber D3672 mit dem Oberton Horn H955 eingesetzt. In dieser Preisklasse war dies der beste 1,4-Zoll Hochtöner den wir gefunden haben.

Damit kombiniert wurden zwei Eminence Kappa 12, die preisgünstig sind und einen hohen Wirkungsgrad aufweisen.

Trapezförmige Box
Wenn Sie mehrere Boxen nebeneinander stellen wollen, sollte sich die Box nach hinten verjüngen (trapezförmig).

Der Frequenzgang

Nachfolgender Frequenzgang wurde mit einem kalibrierten Clio Mikrofon und ohne überstehende Kanten vorn aufgenommen. Die Box war (wie für PA-Boxen üblich) unbedämpft.
  Frequenzgang

Bild oben: der Frequenzgang. Auch in den Höhen ist er sehr gleichmäßig; bei Messung mit Terzrauschen ist die geringe Unebenheit kaum mehr erkennbar (Die Messung können wir Ihnen gerne zusenden).

Die Übernahme ist hervorragend gelungen: man erkennt dass beide phasenrichtig passen (Kreuzungspunkt der Kennlinien 6 dB unter der Gesamtfrequenzkurve).

Bild unten: Unter 0, 15, 30, 45 Grad Winkel (horizontale Abweichung) von der Achse ist die niedere Übernahmefrequenz zu erkennen: Die 12 Zöller, die bis etwa 1,3 kHz übertragen, strahlen bei dieser Frequenz noch mit einem großem Winkel ab.
  Frequenzgang



Der Schalldruck
(Höhe im Bild)
ist willkürlich
gewählt.

Wichtig für eine hervorragende Wiedergabe ist das zügige Ausschwingverhalten, was bedeutet, dass in nachfolgendem Diagramm nach vorn die Lautstärke zügig abfällt. Dies ist sehr gut erfüllt.


Der Beschallungsabstand

Große Lautsprecheranordnungen, bei denen der mittlere Frequenzbereich, also beispielsweise 2 kHz von mehr als 2 Lautsprechern abgestrahlt werden, haben das Problem, dass es entfernungsabhängig (Die Theorie dazu finden Sie hier) Auslöschungen im oberen oder unteren Frequenzbereich der Übernahmefrequenz zwischen den Lautsprechern gibt.

Hier wurden große Aufwände investiert um diesen Effekt auszuschalten:

Bild links:
Frequenzgang
abhängig vom
Zuhörer- bzw.
Messabstand.

Der Schalldruck
(Höhe im Bild)
ist willkürlich
gewählt.

Hier - nach langer Entwicklungsarbeit - ist die Abhängigkeit gering: bei 2 Meter Abstand (rote Linie) erkennt man bei ca. 1200 Hz eine leichte Untertreibung im Schalldruck.

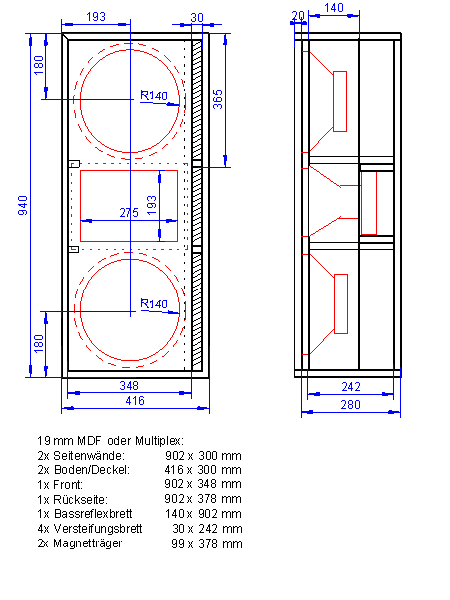

Das Gehäuse


Das Gehäuse besteht aus 19 mm Platten; es ist sehr einfach aufzubauen, da alle Holz-Teile rechtwinklig sind. Der Eintritt zur Bassreflexöffnung sollte angephast werden, indem die Schallwand und die Außenwand abgeschrägt wird, so dass der Bassreflexschlitz vorn 50 mm breit ist.

Die Frequenzweiche wird auf Holz montiert und dann an einem freien Platz befestigt. Das Terminal wird auf der Rückseite eingebaut.

Der Noppenschaum wird halbiert und an der Rückseite so befestigt, dass die Bassreflexöffnung frei ist.

Wird die Box oft transportiert, so sollten 4 Magnetträger eingebaut werden: die eingezeichneten 2 Bretter, die an der Rückseite befestigt werden und von Versteifungsbrett links nach Versteifungsbrett rechts gehen. Darüber hinaus können noch 2 Bretter befestigt werden, die das seitliche Verschieben verhinden.

Trapezförmige Box: Holz-Bau Profis erstellen die Box trapezförmig; mit 5 Grad Winkel beidseitig oder 10 Grad einseitig (auf der Seite, die der Bassreflexöffnung gegenüber liegt), ist die Box dann hinten 4,9 cm schmäler als an der Schallwand. Um das Volumen gleich zu halten sollte die Box dann 3,5 cm tiefer gemacht werden, wodurch sie dann hinten etwa 5,6 cm schmäler ist als an der Schallwand.

Verwendung als Satellit: Wird die Box immer durch Subwoofer unterstützt, so kann die Bassreflexöffnung entfallen und die Box darf so klein gebaut werden, dass eben die Lautsprecher noch hinein passen. Mit einem sehr kleinen 44 Liter Trapezgehäuse, spielt die Box ab 60 / 100 Hz (bei -8 / -3 dB) Holz-Bau Profis erstellen die Box trapezförmig; mit 5 Grad Winkel beidseitig oder 10 Grad einseitig (auf der Seite, die der Bassreflexöffnung gegenüber liegt), ist die Box dann hinten 4,9 cm schmäler als an der Schallwand. Um das Volumen gleich zu halten sollte die Box dann 3,5 cm tiefer gemacht werden, wodurch sie dann hinten etwa 5,6 cm schmäler ist als an der Schallwand.

Die Frequenzweiche

Die Frequenzweiche ist mit hochwertigen Bauteilen (Folienkondensatoren, Luftspulen und eine i-Kernspule) versehen; sie liegt der Baubeschreibung bei.

Unser Bausatz

Zu unserem Bausatz liefern wir:
- das 1,4 Zoll Oberton Horn H955
- mit Treiber Oberton ND3672
- 2x Tieftöner Eminence Kappa 12
- 2x Neutrik Speakon NL4MPR, Buchse rund
- 1/2 Dichtband
- 1/2 Noppenschaum N25
- 16 Inbusschrauben 5x30 mm
- 12 PAN-Schrauben 3,5 x 17 mm
- 3 Meter Kabel 2x1,5 mm2
- den Bauplan

  und für die Frequenzweiche,
  die auf Holz aufzubauen ist:
- Sicherungselement
- 2x hoch belastbare I-Kern-Spulen
- 1.2 mH Luftspule, 1,0 mm
- 0,27 mH Luftspule, 1,0 mm
- 47 uF Kondensator MKT/160V
- 2x 3,9 uF Kondensator MKP/400V
- 6,8 uF Kondensator MKP/400V
- 15 Ohm Widerstand, 20 Watt
- 6,8 Ohm Widerstand, 20 Watt

Preis pro Box ohne Gehäuse und Holz:   - nicht lieferbar

Neu, nun auch mit Neodym-Hochtontreiber
Preis pro Box ohne Gehäuse und Holz:   - nicht lieferbar

Hinweis 1: auf Wunsch liefern wir statt der Speakon Buchse
zum gleichen Preis ein Terminal mit 2 vergoldeten Messingklemmen.

Falls Sie die Weiche lieber auf einer Leiterplatte mit Cu-Inseln aufbauen und frei verdrahten:
Preis der Leiterplatte 205 x 140 mm EUR 11,80 ohne MwSt: € 9.92 / $ 10.71
