PA-Fullrange Bausatz EM-12 B

Die 2 Wege Box EM-12 wurde für den Alltagsgebrauch in Partyräumen, kleinen Discotheken und überall da, wo es auf kleine Boxen mit hohem Schalldruck ankommt, entwickelt. Der Bausatz besteht aus einem Bauplan für eine 50 Liter Box, die mit einem günstigen Eminence Delta 12 betrieben wird.

(Bild mit Eminence Delta 12)

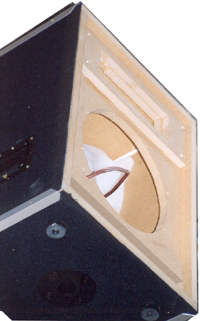

Die Box besitzt keine Bassreflexrohre sondern einen Bassreflexschacht. Dieser dient zusätzlich als Versteifung und ist günstiger. Der Hochtöner kommt ebenfalls aus dem Hause Eminence und übernimmt ab 4,5 kHz. Falls Sie eine Hochständerhülse einbauen wollen können Sie diese entweder hinter dem Bassreflexschacht, oder in den Schacht setzen. Mit einem Delta 12 ist die Box im Tieftonbereich nicht ganz so stark, wie mit einem Delta 12 LF, klingt jedoch durch das breitere Frequenzband des Delta 12 Chassis besser.

- nicht lieferbar pro Stück mit hochwertigem Frequenzweichenbausatz

oder mit Delta 12 LF:
- nicht lieferbar pro Stück

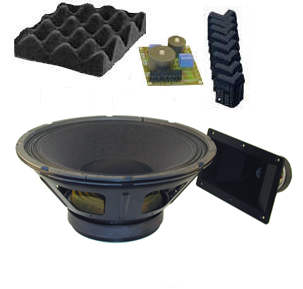

Der Bausatz besteht aus:

1 Eminence Delta 12 (oder Delta 12 LF gegen Aufpreis)

Frequenzweichenbausatz

1 Hochtonhorn Eminence EAPT 150

8 Stück Kunststoff Schutzecken

1/2 Matten Noppenschaumstoff für die Rückwand

1/2 Packung Dichtband zum Auflegen der Lautsprecher

14 Inbusschrauben 30x5 mm

1 1/2 Meter Kabel 2x 2,5 mm² Querschnitt

Speakon Buchse (auf Wunsch auch andere Terminals)

Bauplan

weiteres Zubehör finden sie auf unserer Zubehörseite

Der Frequenzweichenbauplan liegt dem Bausatz bei

Die Frequenzweiche sollte wegen der Größe der Bauteile auf einer Holzunterlage befestigt werden. Die Weiche besteht aus:
1,4 mm IT-Luftspule 0,27 mH
2,0 mm IT-Luftspule 0,82 mH
MKP-Kondensator 3,3uF / 400V (2x)
MKP-Kondensator 10uF / 400V
Widerstand: 2,2 Ohm/20 Watt (2x)
Widerstand: 6,8 Ohm/20 Watt

Bauplan EM-12

Das Gehäuse sollte aus 19mm MDF gefertigt werden.

Hinweis: Die Schallwand ist 2 cm gegenüber dem Gehäuse zurückgesetzt

Zurück auf die Startseite

History:
15.12.02: durch Vergrößerung von L1 Präsenzbereich neutralisiert.
