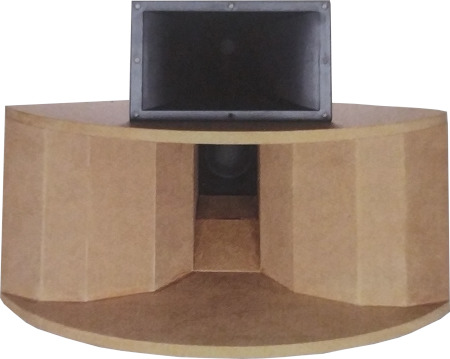

Eckhorn 18/3 PA Mittelhochton   Kompaktlautsprecher aus Hobby Hifi 4-5/2025

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 110 dB
  • Maße (HxBxT): 536 x 750 x 798 mm
  • Frequenzbereich (-8dB): 120 - 20000 Hz
  • Trennfrequenz(en): 1500 Hz
  • Prinzip: geschlossene Box

Eckhorn 18/3 PA Mittelhochtonteil ist ein zwei-Wege Kompaktlautsprecher.

Eckhorn 18/3 PA Mittelhochtonteil ist ein Horn-Lautsprecher mit Chassis von Celestion und von Wavecor.

Der Lautsprecher enthält folgende Chassis:
- ein Hochtonhorn mit Antrieb Celestion CDX1-1747+H1-9040P
- einen Tieftöner Wavecor WF259PA01

Der Lautsprecher wurde von Bernd Timmermanns entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner.
- einem Tiefpass 3. Ordnung (18 dB / Oktave) für den Tieftonlautsprecher.

Für den Betrieb des Eckhorn 18/3 PA Mittelhochtonteils wird zusätzlich ein DSP und ein Tieftonteil benötigt.

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum ist praktisch fehlerfrei.

Die nichtlinearen Verzerrungen bei mittleren Lautstärken (90 dB, 1m) liegen oberhalb von 200 Hz unter 0,9%.

Fazit der Zeitschrift:

Das Eckhorn 18/3PA bietet im gesamten Audio-Frequenzbereich explosive Horndynamik, dazu absolut überragende Pegelfestigkeit, geschaffen für große Räume. Die großen Hörner benötigen allerdings einen gewissen Hörabstand, damit sich ein gleichmäßiges Schallfeld bilden kann. Wir empfehlen mindestens drei Meter Hördistanz. In einem entsprechend großen Raum verspricht dieses Lautsprechersystem grandioses Musikerlebnis in absoluter Live-Qualität.

Unser Bausatz besteht aus

  • Wavecor WF259PA01, 8 Ohm, PA-Tieftöner
  • Celestion H1-9040P Horn, Plastic, Bolt fastening
  • Celestion CDX1-1747, 1.75 Zoll-Kapton-Driver, 8 Ohm
  • Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • 2x 1 Stück Sechskantmutter M6, DIN 934 verzinkt (934VZ006)
  • 2x 1 Stück Federring 6,1 mm, DIN 127-A verzinkt (127-AVZ0061)
  • 2x 1 Stück Gewindestift mit Kegelkuppe, M6x30mm, DIN 913
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Mundorf MCAP EVO Öl 6,8 μF / 450 V
  • Mundorf MCAP EVO Öl 22 μF / 450 V
  • Mundorf MKP Kondensator 10 μF / 400 V
  • Mundorf MKP Kondensator 22 μF / 400 V
  • Mundorf Backlack-Luftspule BL100, 0,39 mH/0,29 Ohm
  • Mundorf Backlack-Luftspule BL140, 0,47 mH/0,19 Ohm
  • Mundorf Backlack-Luftspule BL140, 0,82 mH/0,26 Ohm
  • Metalloxidwiderstand MOX10 6,8 Ohm (blau-grau-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 859,00 ohne MwSt: € 721.85 / $ 837.34

Für den Betrieb des Eckhorn 18/3 PA Mittelhochtonteils wird zusätzlich ein DSP und ein Tieftonteil benötigt.

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Celestion CDX1-1747+H1-9040P - wo es besonders auf die Qualität ankommt - sind hochwertige Mundorf Mcap Supreme EVO Öl mit 700 V.

  • Mundorf MCAP EVO Öl 10 μF / 450 V
  • Mundorf MCAP EVO Öl 22 μF / 450 V
  • Mundorf Mcap Supreme EVO Öl 6,8 μF / 800V
  • Mundorf Mcap Supreme EVO Öl 22 μF / 700V
  • Mundorf Folienspule CFC14-0,39 mH/0,14Ohm
  • Mundorf Folienspule CFC14-0,47 mH/0,15Ohm
  • Mundorf Folienspule CFC14-0,82 mH/0,22Ohm
  • MResist Supreme-Widerstand 6,8 Ohm / 20 Watt

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 1082,00 ohne MwSt: € 909.24 / $ 1054.72

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf einer 240 x 165 mm Rasterplatte statt auf Holz aufbauen wollen:
Rasterplatte RA240, Best.-Nr. str-RA240, Preis pro Stück:   EUR 8,60 ohne MwSt: € 7.23 / $ 8.38
Pro Bausatz empfehlen wir eine Platte (für ein Paar Lautsprecher also 2)
