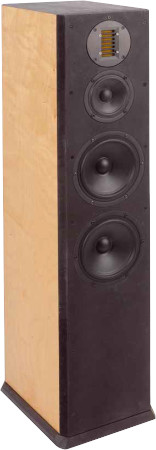

Emotion 3 es una columna acústica de tres vías
Emotion 3 es un altavoz bass reflex con chasis fabricado por la empresa Omnes Audio y la empresa ScanSpeak.
El kit incluye los siguientes altavoces: - un transformador air motion (altavoz de agudos de cinta) Omnes Audio AMT 60.3 - un altavoz de medios ScanSpeak 12W-4524G00 - dos altavoces de graves ScanSpeak 18W-8434G00
Gerd Lommersum ha desarrollado este altavoz.
El divisor de frecuencia está formado por - un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos. - un filtro paso banda formado por un filtro de paso alto de segundo orden (12 dB / octava) y un filtro de paso bajo de segundo orden (12 dB / octava) para el altavoz de medios graves. - un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves
La respuesta de frecuencia del altavoz es equilibrada.
El diagrama de cascada está casi exento de errores
Las distorsiones no lineales a volumen bajo (85 dB, 1m) se sitúan por sobre los 300 Hz y bajo 0,5%, manteniéndose incluso a 95 dB, 1m, en el rango audible, bajo 0,7% .
montar las piezas del divisor de frecuencia (derecha), sobre un listón de madera.
Kit sin la caja, precio por altavoz - No disponible
En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Omnes Audio AMT 60.3, en los que la calidad es determinante, son los excelentes Clarity Cap ESA.
Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad - No disponible
Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito impreso : Leiterplatte 150x115 mm, estañada, precio por unidad: EUR 4,70 sin IVA: € 3.95 / $ 4.58 Recomendamos usar dos placas por cada kit (cuatro por cada par de altavoces)
