Hier finden Sie die Messungen zum Lautsprecher Mondego

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

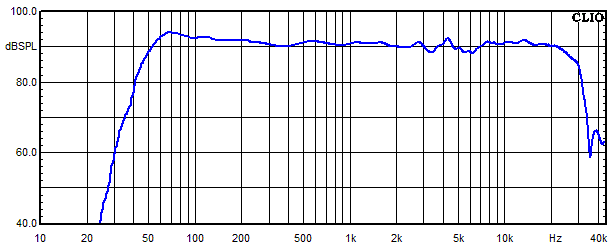

Mondego Frequenzgang

Messungen Mondego, Mondego Frequenzgang

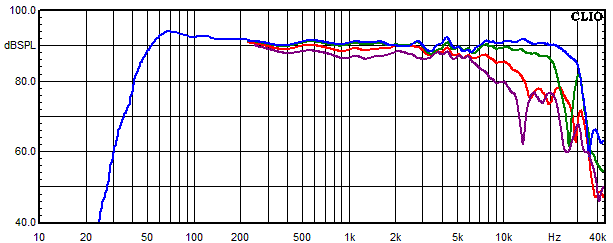

Mondego Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Mondego, Mondego Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

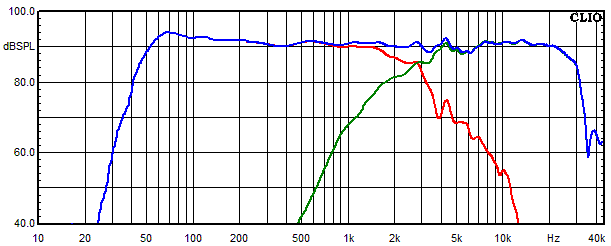

Mondego Frequenzgang der einzelnen Kreise

Messungen Mondego, Mondego Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Rot = Tieftonzweig

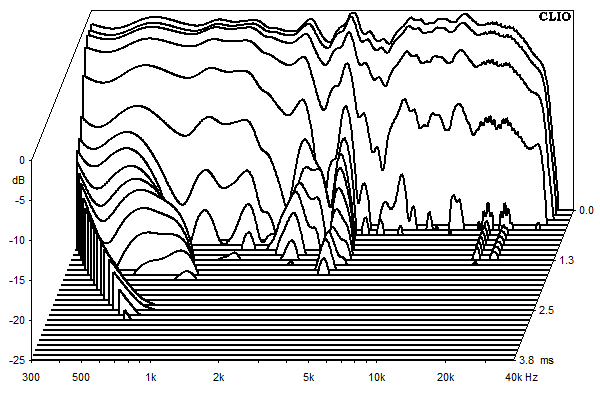

Mondego Wasserfallspektrum

Messungen Mondego, Mondego Wasserfallspektrum

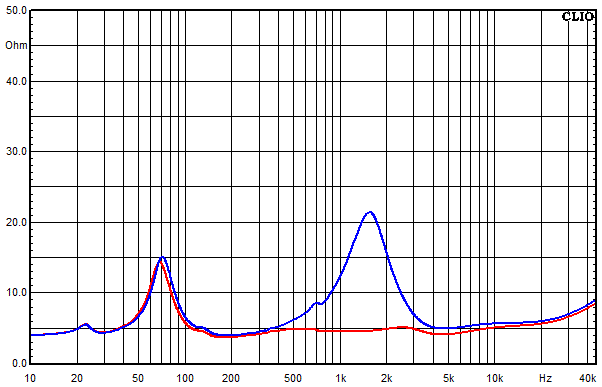

Mondego Impedanz-Frequenzgang

Messungen Mondego, Mondego Impedanz-Frequenzgang

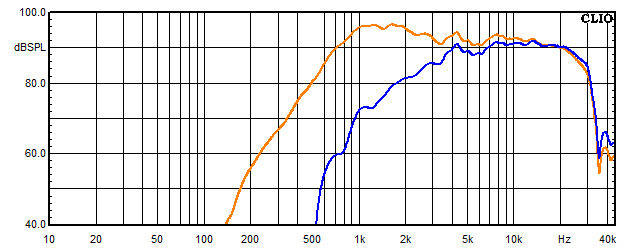

Mondego Frequenzgang Hochtöner

Messungen Mondego, Mondego Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

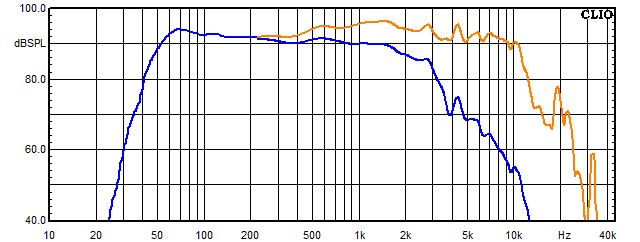

Mondego Frequenzgang vom Tieftöner

Messungen Mondego, Mondego Frequenzgang vom Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche
