Röhren und Röhrensockel

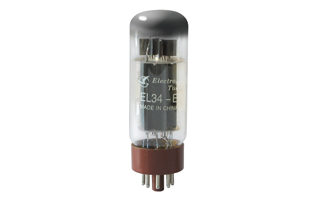

EL 34 Röhre

Heizspannung 6,3V, Anodenspannung 800V, Anodenstrom 150mA, Biaswerte 11mA/V

Preis pro Stück (Art.-Nr. st-BN100897) auf Anfrage

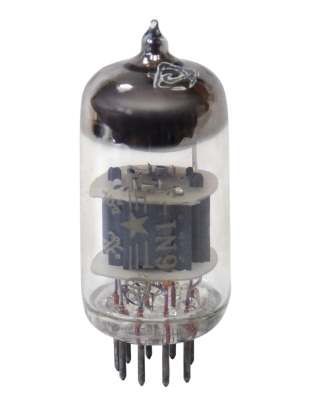

6N1 Röhre passend zu Dynavox VR-307/SP-T100

Röhre 6N1 für (passend zu Dynavox VR-307 st-BN204947)

Preis pro Stück (Art.-Nr. st-BN205033) EUR 16,90 ohne MwSt: € 14.20 / $ 16.19

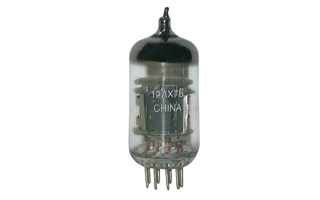

12AX7B Röhre

Heizspannung 6,3V oder12V, Anodenspannung 300V, Anodenstrom 9mA, Verstärkungsfaktor 92, Biaswerte 1,7mA/V

Preis pro Stück (Art.-Nr. st-BN100985) auf Anfrage

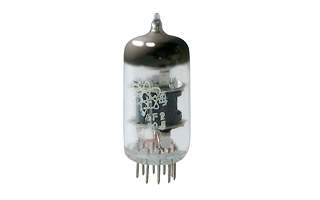

6F2 Röhre ECF 82

Preis pro Stück (Art.-Nr. st-BN100825) EUR 8,50 ohne MwSt: € 7.14 / $ 8.14

6N3/2C51 Röhre

Preis pro Stück (Art.-Nr. st-BN200381) EUR 14,20 ohne MwSt: € 11.93 / $ 13.60

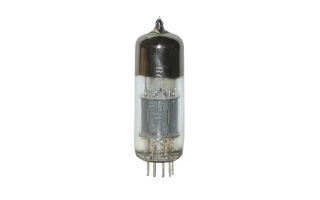

6N6 Röhre

Heizspannung 6,3V, Anodenspannung 100V, Anodenstrom 30mA, Verstärkungsfaktor 20, Biaswerte 11mA/V

Preis pro Stück (Art.-Nr. st-BN100896) auf Anfrage

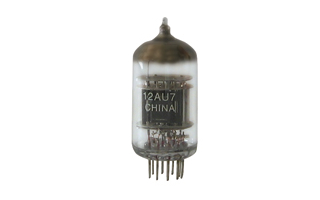

12AU7 Röhre

Heizspannung 6,3V oder 12V, Anodenspannung 330V, AnodenStrom 22mA, Verstärkungsfaktor 17, Biaswerte 2,2mA/V

Preis pro Stück (Art.-Nr. st-BN100986) auf Anfrage

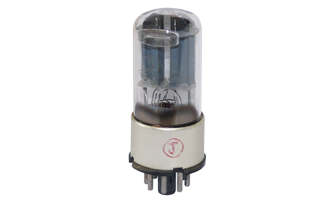

6N8P Röhre

Preis pro Stück (Art.-Nr. st-BN200825) EUR 29,50 ohne MwSt: € 24.79 / $ 28.26

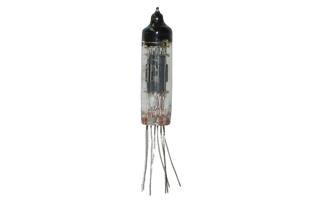

6N16B Röhre

Heizspannung 6,3V, Anodenspannung 100V, Anodenstrom 6,3mA, Verstärkungsfaktor 25, Biaswerte 5mA/V

Preis pro Stück (Art.-Nr. st-BN201061) EUR 12,50 ohne MwSt: € 10.50 / $ 11.97

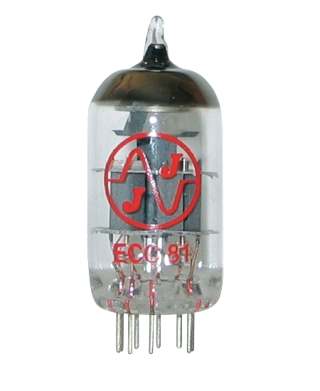

JJ Vorverstärkerröhre ECC81/12AT7

A. F. DOUBLE TRIODE. Uf = 6,3 / 12,6V, If = 300 / 150mA. Charakteristik: Ua = 250V, Ia = 10mA, Ug = -2V, S = 5,5mA/V, æ = 60, Ri = 11kOhm. Grenzwerte: Ua = 300V, Wa = 2,5W, Ik = 15mA, Ug = -50V, Uk/f = 90V, Rg = 1MOhm. Maße(H/H mit Pins x Durchm.): 49,2/55,6 x 22 mm

Preis pro Stück (Art.-Nr. st-BN204269) EUR 15,90 ohne MwSt: € 13.36 / $ 15.23

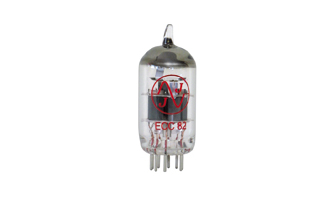

JJ Vorverstärkerröhre ECC82/12AU7

R. F. DOUBLE TRIODE. Uf = 6,3/12,6V, If = ca.300/150mA. CharaKteristik: Ua = 250V, Ug = -8,5V, Ia = 10,5mA, S = 2,2mA/V, Ri = 7,7kOhm, æ = 17. Grenzwerte: Ua = 300V, Wa = 2,75W, Ik = 20mA, Ug = -50V, Rg = 1MOhm, Uk/f = 180V, Rk/f = 150kOhm. Kapazitanz (system I): Cg/k = 1,9pF, Ca = 1,9pF, Cg/a = 1,63pF. Kapazitanz (system II): Cg/k = 1,9pF, Ca = 1,8pF, Cg/a = 1,63pF. Als Phaseninverter (system I): Ub = 250V, Ia = 0,7mA, Ia = 0,68mA, Uo/Ug1 = 11, U0 = 15VRMS, dtot = 1%. Als Phaseninverter (system II): Ub = 350V, Ia = 1,0mA, Ia = 0,93mA, Uo/Ug1 = 11, Uo = 24VRMS, dtot = 1%. Maße(H/H mit Pins x Durchm.): 49,2/55,6 x 22 mm

Preis pro Stück (Art.-Nr. st-BN204270) EUR 15,70 ohne MwSt: € 13.19 / $ 15.04

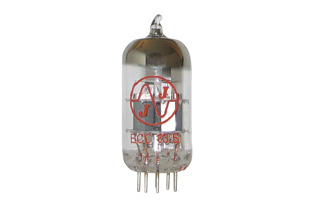

JJ Vorverstärkerröhre ECC83S/12AX7, 7025

R. F. DOUBLE TRIODE. Uf = 6,3/12,6V, If = ca.300/150mA. Charakteristik: Ua = 250V, Ug = -2V, Ia = 1,2mA, S = 1,6mA/V, Ri = 62,5 kOhm, æ = 100. Grenzwerte: Ua = 300V, Wa = 1W, Ik = 8mA, Ug = -50V, Rg = 2,2MOhm, Uk/f = 180V, Rk/f = 150kOhm. Kapazitanz (system I): Cg/k = 1,6pF, Ca = 0,33pF, Cg/a = 1,7pF. Kapazitanz (system II): Cg/k = 1,6pF, Ca = 0,33pF, Cg/a = 1,7pF. Maße (H/H mit Pins x Durchm.): 49,2/55,6 x 22 mm

Preis pro Stück (Art.-Nr. st-BN204271) EUR 14,10 ohne MwSt: € 11.85 / $ 13.51

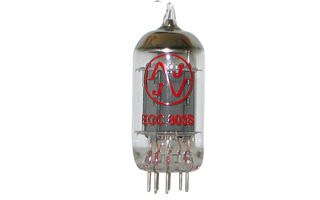

JJ Vorverstärkerröhre ECC803S

A. F. twin triode mit separaten Katoden (non microphonic). Uf = 6,3/12,6V, If = ca.300/150mA. Charakteristik: Ua = 250V, Rk = 1kOhm, Ia = 1,2mA, S = 1,6mA/V, Ri = 62,5kOhm, æ = 100. Grenzwerte: Ua = 330V, Wa = 1,2W, Ik = 9mA, Ug = -55V, Rg = 2,2MOhm, Uk/f = 200V. Kapazitanz (system I): Cg/k = 1,6 pF, Ca = 0,46pF Cg/a = 1,7pF. Kapazitanz (system II): Cg/k = 1,6pF, Ca = 0,34pF, Cg/a = 1,7pF. Betriebscharakteristik (Widerstand - angekoppelte Verstärkung): Ub = 250/250/250V, Ra = 47/100/220kOhm, Ia = 1,18/0,86/0,48mA, Rg = 1/1/1MOhm, Rk = 1,2/1,5/2,7/kOhm. Maße(H/H mit Pins x Durchm.): 49,2/56,3 x 22,2 mm

Preis pro Stück (Art.-Nr. st-BN204272) EUR 19,20 ohne MwSt: € 16.13 / $ 18.39

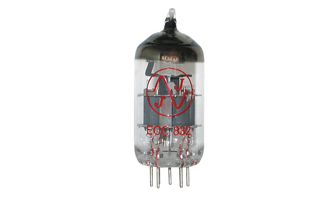

JJ Vorverstärkerröhre ECC832/12DW7

Kombinierte Doppel-Triode für spezielle Zwecke. Uf = 6,3 / 12,6V, If = 300 / 150mA. Charakteristik (system I pin 6,7,8): Ua = 250V, Ug = -2V, Ia = 1,2mA, S = 1,6mA/V, Ri = 62,5kOhm, æ = 100. Charakteristik (system II pin 1,2,3): Ua = 250V, Ug = -8,5V, Ia = 10,5mA, S = 2,2mA/V, Ri = 7,7kOhm, æ = 17. Notiz: Diese Röhre besteht im grund aus zwei Röhren, der ECC 83 (system I) und der ECC 82 (system II). Bedenken Sie, diese Bezeichnungen sind nicht International. Diese Bezeichnungen sind JJ-Bezeichnungen!

Preis pro Stück (Art.-Nr. st-BN204273) EUR 16,40 ohne MwSt: € 13.78 / $ 15.71

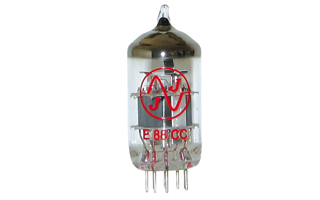

JJ Vorverstärkerröhre E88CC/6922, 6DJ8

R. F. DOUBLE TRIODE. Uf = 6,3V, If = 365mA. Charakteristik: Ua = 90V, Ug = -1,3V, Ia = 15mA, S = 12,5mA/V, Ri = 2,6kOhm, æ = 33. Grenzwerte: Ua0 = 550V, Ua(la=0) = 400V, Ua = 220V, Ua(War<0,8W) = 250V, PaR = 1,5W, Wg1R = 0,03W, Ik = 20mA, Ug = -100V, Rg = 1MOhm, U+k/f- = 120V, U-k/f+ = 60V, Rk/f = 20 kOhm. Kapazitanz (system I): Cg/k = 3,1pF, Ca = 0,18pF, Cg/a = 1,4pF. Kapazitanz (system II): Cg/k = 3,1pF, Ca = 0,18pF, Cg/a = 1,4pF. Maße(H/H mit Pins x Durchm.): 49,2/55,6 x 22 mm

Preis pro Stück (Art.-Nr. st-BN204274) EUR 19,90 ohne MwSt: € 16.72 / $ 19.06

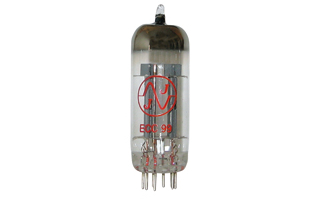

JJ Vorverstärkerröhre ECC99

R. F. DOUBLE TRIODE. Uf = 6,3 / 12,6V, If = 800 / 400mA. Charakteristik: Ua = 150V, Ug = -4V, Ia = 18mA, S = 9,5mA/V, Ri = 2,3kOhm, æ = 22. Grenzwerte: Ua = 400V, Ik = 60mA, Uk/f = 200V, Wa = 5W. Kapazitanz (system I): Cg/k = 5,8pF, Ca = 0,91pF, Cg/a = 5,1pF. Kapazitanz (system II): Cg/k = 5,8pF, Ca = 0,81pF, Cg/a = 5,1pF. Kann auch an Stelle der 5687, E182CC, 6840 und 6BL7 verwendet werden. Maße (H/H mit Pins x Durchm.): 62,2/68,4 x 22 mm

Preis pro Stück (Art.-Nr. st-BN204275) EUR 25,30 ohne MwSt: € 21.26 / $ 24.24

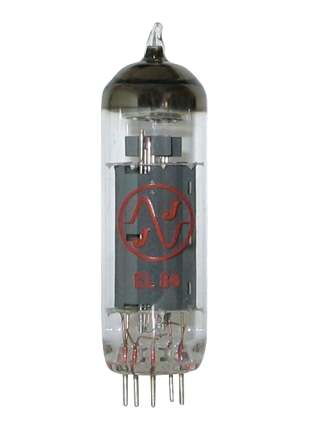

JJ Endstufenröhre EL84/6BQ5

R. F. OUTPUT PENTODE. Uf = 6,3V, If = 0,760mA. Charakteristik: Ua = 250V, Ug2 = 250V, Ug1 = -7,3V, Ia = 48mA, Ig2 = 5,5mA, S = 11,3mA/V, Ri = 40kOhm, æg1/g2 = 19. Class A1 amplifier: Ua = 250V, Ug2 = 250V, Rk = 135Ohm, Ia = 48mA, Ig2 = 5,5mA, Ra = 5,2kOhm, Ug1eff (50mW) = 0,3V, Ug1 eff.(N) = 4,3V, N (10%)1) = 5,7W, N 2) = 6W, 1) Ug1 fest fixed grid bias, 2) Ig1 +0,3æA. Grenzwerte: Ua = 300V, Wa = 12W, Ug2 = 300V, Wg2 = 2W, Ug1 = -100V, Ik = 65mA, Rg1 = 1MOhm for automatic bias, Rg1 = 0,3MOhm for fixed bias, Uk/f = 100V. Kapazitanz: cg/k = 10pF, ca = 5,1pF, cg/a = 0,6pF, cg1f = 0,15pF. Maße(H/H mit Pins x Durchm.): 71,4/77,8 x 22 mm

Preis pro Stück (Art.-Nr. st-BN204276) EUR 16,70 ohne MwSt: € 14.03 / $ 16.00

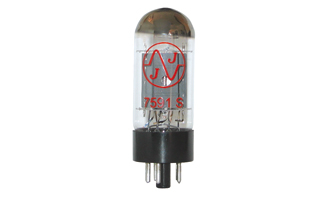

JJ Endstufenröhre 7591S

POWER PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3V, If = 0,8A. Charakteristik: Class A1 amplifier: Ua = 300V, Ug2 = 300V, Ug1 = -10V, Ia = 60mA, Ig2 = 8 mA, S = 10mA/V, Ri = 29kO, æ = 16,8. Grenzwerte: Ua = 550V, Ug2 = 440V, Wa = 19W, Wg2 = 3,3W, Ik = 85mA, Rg1 = max.0,3MOhm (fixed bias), max.1MOhm (cathode bias), Ukf = max.200V. Kapazitanz: cg1 = 10pF, ca = 5pF, ca/g1 = 0,25pF. Maße(H/H mit Pins x Durchm.): 79/93 x 33,3 mm

Preis pro Stück (Art.-Nr. st-BN204277) EUR 23,90 ohne MwSt: € 20.08 / $ 22.90

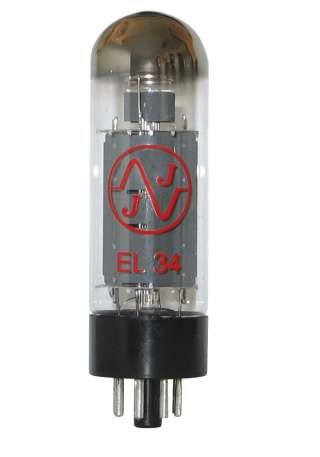

JJ Endstufenröhre EL34/6CA7

A. F. OUTPUT PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3V, If = ca.1,5A. Charakteristik: Ua = 250V, Ug3 = 0V, Ug2 = 265V, Ug1 = -10V, -13,5V, Ia = 100mA, Ig2 = 14,9mA, S = 11mA/V, Ri = 15kOhm, æg2/g1 = 11, Iaz (Ug1 = -30V) <7mA. Grenzwerte: Ua0 = 2000V, Ua = 800V, Wa(max.) = 25W, Ug20 = 800V, Ug2 = 450V, Wg2(max.) = 8W, Ik = 150mA, Uk/f = 100V, Rk/f = 20kOhm. Kapazitanz: cg1 = 15,5pF, Ca = 10pF, Ca/g1 = 1,3pF. Maße(H/H mit Pins x Durchm.): 98/112 x 33,3 mm

Preis pro Stück (Art.-Nr. st-BN204278) EUR 22,00 ohne MwSt: € 18.49 / $ 21.08

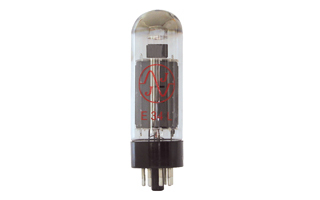

JJ Endstufenröhre E34L/6CA7

A. F. OUTPUT PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3V, If = ca.1,5A. Charakteristik: Ua = 250V, Ug3 = 0V, Ug2 = 265V, Ug1 = -13,5V, -16,5V, Ia = 100mA, Ig2 = 14,9mA, S = 11mA/V, Ri = 15kOhm, æg2/g1 = 11, Iaz (Ug1 = -30V) <7mA. Grenzwerte: Ua0 = 2000V, Ua = 800V, Wa(max.) = 25W, Ug20 = 800V, Ug2 = 450V, Wg2(max.) = 8W, Ik = 150mA, Uk/f = 100V, Rk/f = 20 kOhm. Kapazitanz: cg1 = 15,5pF, ca = 10pF, ca/g1 = 1,3pF. Maße(H/H mit Pins x Durchm.): 98/112 x 33,3 mm

Preis pro Stück (Art.-Nr. st-BN204279) EUR 22,30 ohne MwSt: € 18.74 / $ 21.36

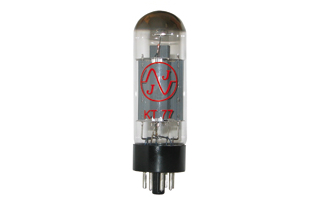

JJ Endstufenröhre KT77

A. F. BEAM PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3V, If = cca 1,4A. Charakteristik: Ua = 250V, Ug2 = 250V, -Ug1 = 15V, Ia = 100mA, Ig2 = 10mA, S = 10,5mA/V, Ra = 23KOhm, æ = 11,5. Grenzwerte: Ua = 800V, Ug2 = 800V, Ua,g2 = 800W, Wa = 25W, Wg2 = 6W, Wa,g2 = 28W, Ik = 180mA, Uk/f = 150V, -Ug1 = 200V. Kapazitanz: Cg1 = 16,5pF, Ca = 9 pF, Ca/g1 = 1pF. Maße(H/H mit Pins x Durchm.): 98/112 x 33,3 mm

Preis pro Stück (Art.-Nr. st-BN204280) EUR 25,30 ohne MwSt: € 21.26 / $ 24.24

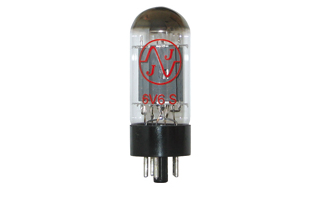

JJ Endstufenröhre 6V6S

A. F. BEAM PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3V, If = ca 0,5A.Charakteristik: Class A1 singl tube: Ua = 250V, Ug2 = 250V, Ug1 = -12,5V, Ia = 45mA, Ig2 = 5mA, Ra = 50kOhm, N = 4,5W. Push Pull: Ua = 250V, Ug2 = 250V, Ug1 = -15V, Ia = 70mA, Ig2 = 13mA, Ra-a = 10kOhm, N = 10W. Grenzwerte (Triode): Ua = 450V, Ug2 = 450V, Wa = 10W. Grenzwerte (Pentode): Ua = 500V, Ug2 = 450V, Wa = 14W. Zündwiederstand: 0,5mOhm. Kapazitanz: Cg1 = 9pF, Ca = 8,5pF, Ca/g1 = 0,7pF. Maße(H/H mit Pins x Durchm.): 79/93 x 33,3 mm

Preis pro Stück (Art.-Nr. st-BN204281) EUR 22,80 ohne MwSt: € 19.16 / $ 21.84

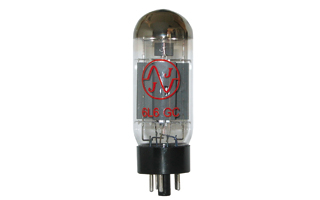

JJ Endstufenröhre 6L6GC/5881

A. F. BEAM PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3 V, If = ca 0,9 A. Charakteristik: Class A1 Singl tube: Ua = 250V, Ug2 = 250V, Ug1 = -14V, Ia = 72mA, Ig2 = 5mA, Ra = 22,5kOhm, N = 6,5W. Push Pull: Ua = 270V, Ug2 = 270V, Ug1 = -17,5V, Ia = 134mA, Ig2 = 11mA, Ra-a = 5kOhm, N = 17,5W. Grenzwerte (Triode): Ua = 450V, Ug2 = 450V, Wa = 30W. Grenzwerte (Pentode): Ua = 500V, Ug2 = 450V, Wa = 30W. Zündwiederstand: 0,5mOhm. Kapazitanz: Cg = 12,5pF, Ca = 10pF, Ca/g1 = 1,5pF. Maße(H/H mit Pins x Durchm.): 100/115 x 38 mm

Preis pro Stück (Art.-Nr. st-BN204282) EUR 30,20 ohne MwSt: € 25.38 / $ 28.93

JJ Endstufenröhre 7027A

7027A A. F. Beam Pentode. Sockel: (Oktal/Kunststoff) Uf = 6,3V, If = 0,9A. Charakteristik: Class A1. Singl tube. Ua = 250V, Ug2 = 250V, Ug1 = -14V, Ia= 72mA, Ig2 = 5mA, Ra = 22,5 kOhm, N = 6,5W. Push Pull: Ua = 270V, Ug2 = 270V, Ug1 = -17,5V, Ia = 134mA, Ig2 = 11mA, Ra-a = 5kOhm, N = 17,5W. Grenzwerte (Triode): Ua = 450V, Ug2 = 450V, Wa = 30V. Grenzwerte (Pentode): Ua = 500V, Ug2 = 450V, Wa = 30W. Zündwiderst.: 0,5 MW. Kapazitanz: Cg1 = 12,5pF, Ca = 10pF, Ca/g1 = 3pF. Maße(H/H mit Pins x ): 100/115 x 38 mm.

Preis pro Stück (Art.-Nr. st-BN204283) EUR 28,70 ohne MwSt: € 24.12 / $ 27.49

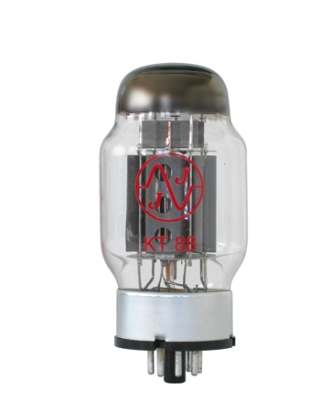

JJ Endstufenröhre KT88/6550

A. F. BEAM PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3V, If = ca.1,6A. Charakteristik: Ua = 250V, Ug2 = 250V, Ia = 140mA, Ig2 = max.7mA, -Ug1 = 15V, S = 11,5mA/V, Ri = 12kOhm, æ-g1-g2 = 8. Triode Angeschlossen: Ua,g2 = 250V, Ia+g2 = 147mA, -Ug1 = 15V, S = 12mA/V, Ri = 670Ohm, æ = 8. Grenzwerte: Ua = 800V, Ug2 = 600V, Ua,g2 = 600V, -Ug1 = 200V, Wa = 42W, Wg2 = 8W, Wa-g2 = 46W, Ik = 230mA, Uk/f = 250V, Rg1-k (Katode bias), Wa+g2<35W 470 kOhm, Wa+g2>35W 270kOhm, Rg1-k (fixed bias), Wa-g2=35W 220kOhm, Wa+g2>35W 100kOhm. Kapazitanz: cg1 = 16,5pF, ca = 10pF, cg1-a = 2,3pF. Maße(H/H mit Pins x Durchm.): 110/125 x 52 mm

Preis pro Stück (Art.-Nr. st-BN204285) - nicht lieferbar

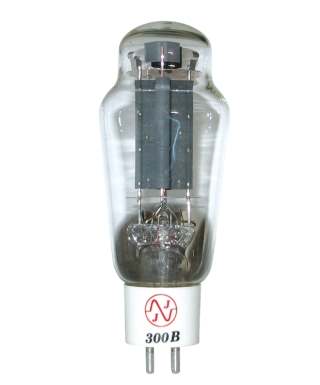

JJ Endstufenröhre 300B

R. F. TRIODE. Sockel: 4-Pin Keramik. Uf = 5V, If = ca 1,3A. Charakteristik: Ua = 300V, Ug1 = -61V, Ia = 60mA, S = 5,5 mA/V, Ri = 700Ohm, æ = 3,85. Grenzwerte: Ua = 450V, Wa = 40W, Ia = 100mA. Kapazitanz: cg1 = 17pF, ca = 11pF, cg1-a = 7,5pF. Maße(H/H mit Pins x Durchm.): 145/165 x 62 mm

Preis pro Stück (Art.-Nr. st-BN204286) EUR 209,00 ohne MwSt: € 175.63 / $ 200.22

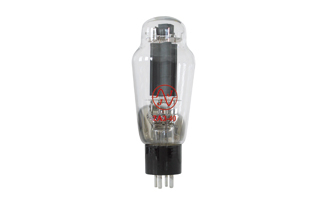

JJ Endstufenröhre 2A3-40W

A. F. Triode. Sockel: 4-Pin Keramik, Uf = 2,5V, If = 2,5A. Charakteristik: Ua = 250V, Ug = -45V, Ia = 60mA, S = 5,25mA/V, m= 4,2, Ri = 800Ohm, Grenzwerte: Ua = 450V, Wa = 40W, Ia = 100mA. Kapazitanz: cg1 = 17pF, ca = 11pF, cg1-a = 7,5pF. Maße(H/H mit Pins x Durchm.): 145/165 x 62 mm

Preis pro Stück (Art.-Nr. st-BN204287) EUR 199,00 ohne MwSt: € 167.23 / $ 190.64

JJ Endstufenröhre KT66

A. F. BEAM PENTODE. Sockel (Oktal/Kunststoff): Uf = 6,3V, If = cca 1,3A. Charakteristik: Ua = 250V, Ug2 = 250V, -Ug1 = 15V, Ia = 85mA, Ig2 = max.7mA, S = 6mA/V, Ri = 22,5KOhm. Triode: Ua,g2 = 250V, -Ug1 = 15V, Ra = 1,3kOhm. Grenzwerte: Ua = 550V, Ug2 = 550V, -Ug1 = 200V, Wa = 25W, Wg2 = 3,5W, Wa,g2 = 27W, Ik = 150mA, Uk/f = 200V, Rg1-k = (Katoden Bia), Wa+g2<27W 1MOhm, Wa+g2>27W 500kOhm, Rg1-k = (fester Bia), Wa-g2<27W 220kOhm, Wa+g2>27W 100kOhm. Kapazitanz: Cg1 = 16pF, Ca = 10pF, Ca/g1 = 2,3pF. Maße(H/H mit Pins x Durchm.): 110/125 x 52mm

Preis pro Stück (Art.-Nr. st-BN204696) - nicht lieferbar

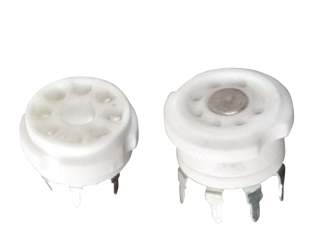

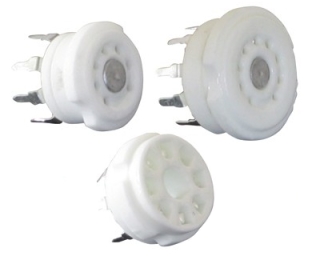

Röhrensockel Printmontage

Röhrensockel. Röhrensockel zur Printmontage, Noval, Keramik.

Preis pro Stück (Art.-Nr. st-BN204021) EUR 1,70 ohne MwSt: € 1.43 / $ 1.63 9-Pin, Einbau-Durchmesser: 22,5 mm

Preis pro Stück (Art.-Nr. st-BN204023) EUR 2,20 ohne MwSt: € 1.85 / $ 2.11 8-Pin, Einbau-Durchmesser: 26,4 mm

Preis pro Stück (Art.-Nr. st-BN204022) EUR 1,40 ohne MwSt: € 1.18 / $ 1.34 7-Pin, Einbau-Durchmesser: 15,65 mm

Röhrensockel mit Lötfahne

Röhrensockel mit Lötfahne. Röhrensockel zur freien Verdrahtung, Noval, Keramik

Preis pro Stück (Art.-Nr. st-BN204073) EUR 1,70 ohne MwSt: € 1.43 / $ 1.63 9-Pin, Einbau-Durchmesser 22,5 mm

Preis pro Stück (Art.-Nr. st-BN204072) EUR 2,20 ohne MwSt: € 1.85 / $ 2.11 8-Pin, Einbau-Durchmesser 26,4 mm

Preis pro Stück (Art.-Nr. st-BN204071) EUR 1,40 ohne MwSt: € 1.18 / $ 1.34 7-Pin, Einbau-Durchmesser 15,65mm.

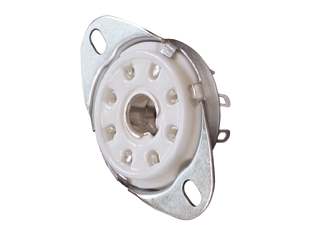

Röhrensockel 8-Pin Oktal

Röhrensockel 8-Pin Oktal. Keramik mit Metallohren zur Schraubbefestigung, Einbau-Durchmesser 32,5mm.

Preis pro Stück (Art.-Nr. st-BN204506) EUR 2,20 ohne MwSt: € 1.85 / $ 2.11

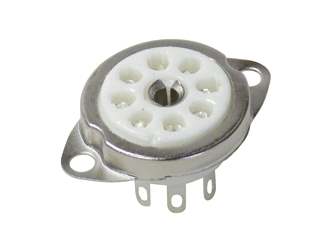

Röhrensockel 8-Pin Rimlock

Rimlock-Röhrensockel 8-Pin mit Lötfahne. Röhrensockel zur freien Verdrahtung, Keramik, Einbau-Durchmesser 18,05mm mit Metall-Ohren zur Schraubbefestigung.

Preis pro Stück (Art.-Nr. st-BN204750) EUR 2,20 ohne MwSt: € 1.85 / $ 2.11
